Busch-Jaeger 6819/30-24 Busch-Präsenzmelder Universal Relais 12 Meter studioweiß matt 2CKA006800A2734

Busch-Jaeger 6819/30-24 Busch-Präsenzmelder Universal Relais 12 Meter studioweiß matt 2CKA006800A2734

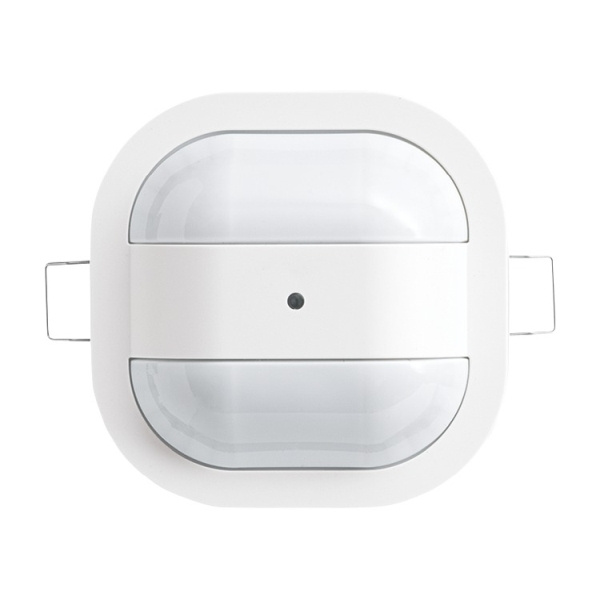

Abbildung ähnlich
×
  • Busch-Jaeger 6819/30-24 Busch-Präsenzmelder Universal Relais 12 Meter studioweiß matt 2CKA006800A2734
Hersteller: Busch-Jaeger
Art.-Nr.: 02.2CKA006800A2734
EAN: 4011395217559
Bez.: 6819/30-24
UVP 167,79
Versandkosten
schnell lieferbar
Technische Daten
Anschlussart Steckklemme
Ansprechhelligkeit 5-2000
Ansprechhelligkeit einstellbar ja
Anzahl der Schaltzonen 640
Ausführung Präsenzmelder
Ausführung der Oberfläche matt
Breite (mm) 94
Einbaudurchmesser (mm) 68
Einbautiefe (mm) 49
Erfassungsfeld Durchmesser auf Fußboden 12
Erfassungswinkel horizontal 90-360
Farbe studioweiß matt
Fernbedienbar ja
Frequen (Hz) 50-60
Geeignet für C-Last ja
Geeignet für Deckenmontage ja
Halogenfrei ja
Höhe (mm) 94
Max. Einschaltdauer (sec) 30
Max. Einschaltstrom 800
Max. Präsenzbereich 110
Max. Reichweite frontal 6
Max. Reichweite zu einer Seite 6
Max. Schaltleistung (W) 2300
Min. Einschaltdauer (sec) 60
Montageart sonstige
Nebenstelleneingang ja
Nennspannung (V) 230
Oberfläche unbehandelt
Optimale Montagehöhe 3
RAL-Nummer (ähnlich) 9016
Schutzart (IP) IP40
Sensortyp passiv Infrarot
Spannungsart AC
Teach-Funktion für Ansprechhelligkeit ja
Temperatur (°C) -5-45
Tiefe (mm) 72
Treppenhausüberwachung ja
Unterkriechschutz/Rückfeldüberwachung ja
Werkstoff Kunststoff
Werkstoffgüte Thermoplast
Beschreibung
Präsenzmelder 360° mit Universal-Linse und Relais Schaltausgang, 12 Meter
Unterputz
Master-Präsenzmelder mit Mischlichtmessung.
Zum helligkeits- und bewegungsabhängigen Regeln und Schalten von DALI Betriebsgeräten.
Mit Hochlastrelais für LED-Betrieb.
Erfassungsbereich (bei 3 m Montagehöhe): kreisförmig:Sitzende Personen: bis zu Ø 10 m, gehende Personen: bis zu Ø 12 m.
Erweiterung des Erfassungsbereiches durch Master-/Slave Kombination.
Aufbauhöhe 23mm.
Für halb- und vollautomatischen Betrieb.
Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang.
Mit Dauerlicht- / Dauer-Aus-Funktion (4 Std.
), über intelligenten Nebenstelleneingang aktivierbar.
Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches.
Mit Teach-In Funktion der Helligkeitsschaltschwelle.
Mit Erfassungsanzeige im Testbetrieb.
Deckeneinbaumontage über integrierte Federbügel.
Verdrehschutz über zusätzliche Schnellverspannung.
Einstellelemente frontseitig zugänglich.
Überwachungsdichte: 72 Sektoren mit 640 Schaltsegmenten.
Ausschaltverzögerung: ca. 1 Min.
- 30 Min.
oder Kurzzeitimpuls einstellbar.
Fernbedienbar über IR-Handsender.
Geeignet für abgehängte Decken mit eine Plattenstärke von 9 bis 25mm.
Einbaulochmaß: Ø 68mm.
Anschlüsse:
Spannungsversorgung: Steckklemmen, max. 2,5mm²
Eingänge: Steckklemmen, max. 2,5mm²
Ausgänge: Steckklemmen, max. 2,5mm²
Maße (H x B x T): 94mm x 94mm x 72mm
Einbautiefe: 49mmMontagehöhe: 2 m-4 m
Technische Daten:
Nennspannung: 230 V~, +10 % / - 10 %
Nennfrequenz: 50 Hz-60 HzVerlustleistung: 0,3 W
Bedienelemente: 2 Regler zur Einstellung von Helligkeitsschaltschwelle und Nachlaufzeit.
Anzeigeelemente: LED Erfassungs- und Statusanzeige.
Ausgänge: 1, Schließer, potenzialgebunden
Lastart: 230 V-GlühlampenNennleistung: 2300 W
Lastart: 230 V~ LEDiNennleistung: 200 W/VA
Lastart: Leuchtstofflampen
Nennstrom: 10AX, cos phi 0,9
Physikalische Eigenschaften:
Schutzart Gerät: IP 40
Temperaturbereich Gerät: - 5 °C-45 °CHelligkeitsgrenzwert: 5 Lux-2000 LuxÖffnungswinkel: 360 °
Hersteller: Busch-Jaeger
Farbe/Bezeichnung: studioweiß matt
Artikelnummer: 6819/30-24
