Technische Daten
Halogenfrei | ja |
Optimale Montagehöhe (m) | 3 |
Treppenhausüberwachung | ja |
Mit Signaleinheit | nein |
Min. Einschaltdauer (s) | 60 |
Max. Reichweite frontal | 4 |
Unterkriechschutz/Rückfeldüberwachung | ja |
RAL-Nummer (ähnlich) | 9006 |
Ansprechempfindlichkeit einstellbar | nein |
Erfassungsfeld Durchmesser auf Fußboden (mm) | 8 |
Oberfläche | lackiert |
Alarmfunktion | nein |
Sensortyp | passiv Infrarot |
Konstantlichtregelung | nein |
Zwangsabschaltung | ja |
Geeignet für Deckenmontage | ja |
HLK-Ansteuerung | nein |
Überbrückungsschalter | nein |
Frequenz (Hz) | 50 - 60 |
Ansprechhelligkeit einstellbar | ja |
Breite (mm) | 94 |
Geeignet für drahtlose Übertragung | nein |
Einbautiefe (mm) | 49 |
Min. Einschaltstrom | 0,01 |
Zwangseinschaltung | ja |
Fernbedienbar | ja |
Max. Einschaltdauer (min) | 30 |
Geeignet für C-Last | ja |
Max. Schaltleistung (W) | 2300 |
Erfassungswinkel horizontal (°) | 360 |
Max. Reichweite zu einer Seite (m) | 4 |
Teach-Funktion für Ansprechhelligkeit | ja |
Höhe (mm) | 94 |
Geeignet für Wandmontage | nein |
Anzahl der Schaltzonen | 1 |
Antibakterielle Behandlung | nein |
Tierschneise | nein |
Ansprechhelligkeit | 5 - 2000 |
Anschlussart | Steckklemme |
Ausführung der Oberfläche | matt |
Scanwinkel | 360 |
Mit Fernbedienung | nein |
Werkstoff | Kunststoff |
Nebenstelleneingang | ja |
Montageart | sonstige |
Einbaudurchmesser | 68 |
Ausführung | Präsenzmelder |
Nennspannung (V) | 230 |
Schutzart (IP) | IP40 |
Tiefe (mm) | 72 |
Werkstoffgüte | Thermoplast |
Max. Präsenzbereich | 50 |
Farbe | Aluminium |
Mit DALI-Schnittstelle | nein |
Temperatur (°C) | -5 - 45 |
Vernetzbar | ja |
Abdimmfunktion mit Dimmeinsatz | nein |
Max. Einschaltstrom | 800 |
Transparent | nein |
Spannungsart | AC |
Beschreibung

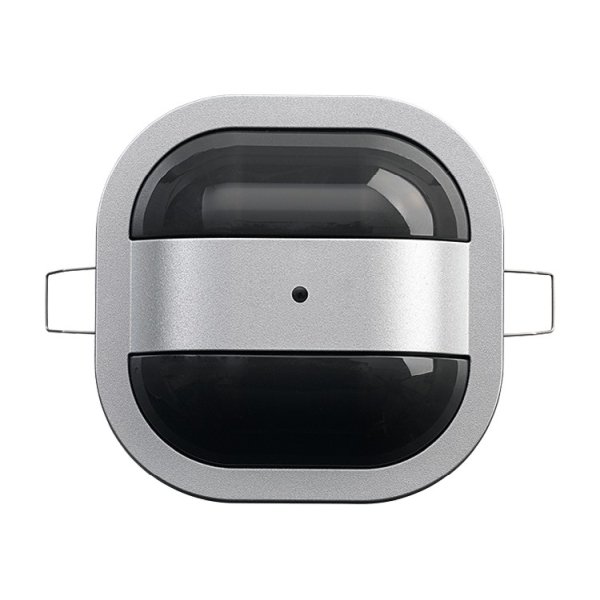

A2766 Master-Präsenzmelder mit Mischlichtmessung. Zum helligkeits- und bewegungsabhängigen Schalten von Beleuchtungen. Mit Hochlastrelais für LED-Betrieb. Erfassungsbereich (bei 3 m Montagehöhe): kreisförmig: Sitzende Personen: bis zu Ø 6,5 m, gehende Personen: bis zu Ø 8 m. Erweiterung des Erfassungsbereiches durch Master-/Slave Kombination. Aufbauhöhe 23 mm. Für halb- und vollautomatischen Betrieb. Zusätzliche Ein-/Ausschaltmöglichkeit über Tastereingang. Mit Dauerlicht- / Dauer-Aus-Funktion (8 Std.), über intelligenten Nebenstelleneingang aktivierbar. Mit helligkeitsunabhängigem Testbetrieb zur Auswertung des Erfassungsbereiches. Mit Teach-In Funktion der Helligkeitsschaltschwelle, IR Service-Handsender erforderlich. Mit Erfassungsanzeige im Testbetrieb. Deckeneinbaumontage über integrierte Federbügel. Verdrehschutz über zusätzliche Schnellverspannung. Einstellelemente frontseitig zugänglich. Überwachungsdichte: 48 Sektoren mit 496 Schaltsegmenten. Ausschaltverzögerung: ca. 1 Min. - 30 Min. oder Kurzzeitimpuls einstellbar. Fernbedienbar über IR Service-Handsender 6843. Geeignet für abgehängte Decken mit eine Plattenstärke von 9 bis 25 mm. Einbaulochmaß: Ø 68 mm. Physikalisch bedingt ist die Erfassungsreichweite bei zentraler Annäherung geringer. Bei Einsatz in Verbindung mit einem Relais/Schütz ist ein RC-Löschglied Art.-Nr. 6899 vorzusehen. Empfehlung: HaloX® 100 von Kaiser (Art.-Nr. 1281-00) mit entsprechender Abdeckung (1281-01 oder 1281-61 für Sichtbeton) oder IBTronic H120-68 von SpelsbergDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
