Beschreibung

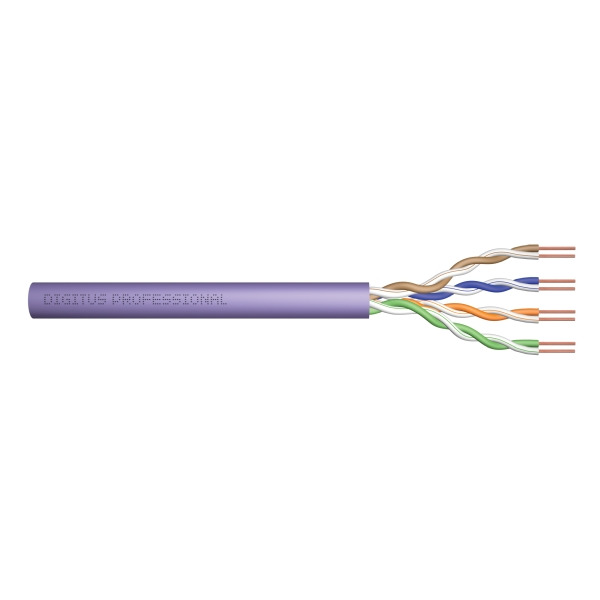

305-NC Hoher Biegeradius und maximale Flexibilität für Ihr Netzwerk.Das Digitus® Cat.6 U/UTP Verlegekabel zeichnet sich durch folgenden Kabelaufbau aus 4x2x AWG24/1 ohne Kabel Aderaufteiler und erreicht eine Übertragunsfrequenz von bis zu 250 MHz. Der PVC Kabelmantel ist konform zu der BauPVO Euroklasse Eca. Das Kabel ist für die strukturierte Gebäudeverkabelung im sekundären und tertiären Bereich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-6-1.
Technische Details:
- Sortiment: Twisted Pair Installationskabel
- Länge: 305 m
- Kategorie: CAT 6
- Farbe: violett
- BauPVO: Eca
- Mantel: PVC
- Schirmung: U-UTP, ungeschirmt
- Kabelaufbau: 4 x 2 AWG 24/1, massives Twisted Pair
- Physikalische Eigenschaften:
- Leiter: AWG 24/1, Blanker Kupferdraht, Durchmesser 0,51 mm nominal
- System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3
- Isolierung: HD-PE
- Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
- Farbcode: blau-weiß, orange-weiß, grün-weiß, braun-weiß
- Gesamtschirmung: keine
- Paarabschirmung: keine
- Außenmantel: PVC
- Außenmantelstärke: 0,50 mm nominal
- Farbe: Violett (RAL 4005)
- Mechanische Eigenschaften:
- Zugbelastung: 150N max.
- Dynamischer Biegeradius: 8x AD mm min.
- Statischer Biegeradius: 4x AD mm min.
- Transport- und Lagertemperaturbereich: -20 °C bis +60 °C
- Betriebstemperaturbereich: -20 °C bis +75 °C
- Installationstemperaturbereich: 0 °C bis +50 °C
- Außendurchmesser: 6,0 mm nominal
- Elektrische Eigenschaften:
- Durchschnittliche Impedanz: 100±5Ohm bei 1MHz - 600MHz
- Kapazität: 40 pF/m nominal @ 800 Hz
- Kapazitätsunsymmetrie (Paar-Erde): 1,5 pF/m max. @ 1 KHz
- Isolationswiderstand: 5 GOhm x km min.
- Schleifenwiderstand: 147 Ohm/km max. (2% max. resistance unbalance)
- Betriebsspannung: 72 Vdc max.
- Einfügedämpfung: 40 dB
- Phasenverzögerung: 535 nS/100 m max.
- Laufzeitverzögerung: 20 nS/100 m max.
- NVP: 69%
Lieferumfang:
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
