Beschreibung

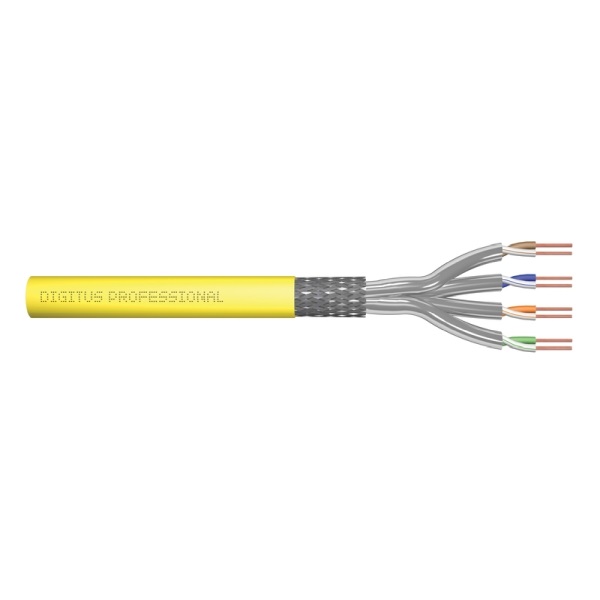

VH-5 Zukunftsorientierte Standards und High-End Qualität für Ihr Netzwerk.Das Digitus® Cat.7 S/FTP Verlegekabel ist für den Einsatz in strukturiertes Rechenzentrum & Gebäudeverkabelung gemäß ISO/IEC 11801, DIN EN 50173, IEC 61156-7, EN 50288-9-1 konzipiert. Hervorragend geeignet für die Übertragung von analogen und digitalen, Daten, Audio, und Video Signalübertragung, 10 Gbit Ethernet, POE und POE+. Der Schirmaufbau besteht aus einzelgeschirmten Paaren mit einem verzinnten Kupfergeflecht, die eine exzellente Schirmung und elektrische Werte gewährleistet.
Technische Details:
- Länge: 500 m
- Kategorie: CAT 7A
- Farbe: gelb
- BauPVO: B2ca
- Mantel: LSOH
- Schirmung: S-FTP, Paare in Metallfolie und Geflecht geschirmt
- Kabelaufbau: 4 x 2 AWG 22/1, massives Twisted Pair
- Physikalische Eigenschaften:
- Leiter: Blanker Kupferdraht, AWG 22/1
- Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
- Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
- Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
- Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
- Gesamtschirmung: Kupfergeflecht
- Außenmantel: B2ca-s1a,d0,a1 gem. EN 50575; LSZH
- Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
- Farbe: Orange (RAL 2000)
- Mechanische Eigenschaften:
- Zugentlastung: 150N max.
- Dynamischer Biegeradius: 8x AD mm min.
- Statischer Biegeradius: 4x AD mm min.
- Transport- und Lagertemperaturbereich: -20 °C bis +60 °C
- Betriebstemperaturbereich: -20 °C bis +50 °C
- Installationstemperaturbereich: 0 °C bis +50 °C
- Außendurchmesser Simplex (nominal): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
- Gewicht (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
- Elektrische Eigenschaften:
- Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
- Kapazität: 45 pF/m nominal @ 1 KHz
- Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
- Isolationswiderstand: 5 GOhm x km min.
- Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
- Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
- Betriebsspannung: 72 Vdc max.
- Kopplungsdämpfung: CA-Type 1b
- Phasenverzögerung: 450 nS/100 m max.
- Laufzeitverzögerung: 10 nS/100 m max.
- Trennklasse: d Zoll gem. EN 50174-2
- NVP: 79%
- Flammenausbreitung: EN 60332-1-2 (LSOH-PVC)
- Halogenfreiheit, Korrosivität: EN 60754-1/2 (LSOH)
- Rauchdichte: EN 61034-2
Lieferumfang:
