Technische Daten
| Art des Motorstarters | Direktstarter (DOL) |
| Unterstützt Protokoll für Data-Highway | nein |
| Unterstützt Protokoll für ASI | nein |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für SUCONET | nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Spannungsart zur Betätigung | DC |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Breite | 45 mm |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Bemessungsbetriebsstrom Ie | 5 A |
| Temperaturkompensierter Überlastschutz | ja |
| Unterstützt Protokoll für LON | nein |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 50 A |
| Tiefe | 95 mm |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 0 A |
| Geeignet für NOT-AUS | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig | 0 kW |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Unterstützt Protokoll für sonstige Bussysteme | nein |
| Überlastauslöser Stromeinstellung | 4..6,3 A |
| Unterstützt Protokoll für DeviceNet | nein |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig | 0 kW |
| Höhe | 180 mm |
| Mit Sicherung | nein |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Mit Kurzschlussauslöser | ja |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig | 1,5 kW |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 50 A |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Zuordnungsart nach IEC 60947-4-3 | Klasse 2 |
| Auslöseklasse | CLASS 10 A |
| Unterstützt Protokoll für TCP/IP | nein |
| Externer Reset möglich | nein |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 0 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 6,3 A |
| Mit Trafo | nein |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 2,2 kW |
| Unterstützt Protokoll für MODBUS | nein |
| Schutzart (NEMA) | sonstige |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Tragschienenmontage möglich | ja |
| Unterstützt Protokoll für PROFIsafe | nein |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 60 °C |
| Unterstützt Protokoll für CAN | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Schutzart (IP) | IP20 |
Beschreibung

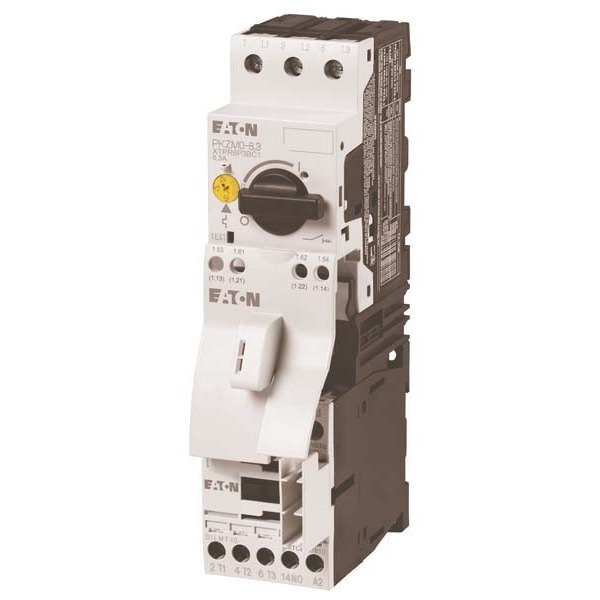

Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 2.2 kW, Einstellbereich Überlastauslöser: Ir= 4 - 6.3 A, Zuordnungsart: Zuordnungsart 1, Zuordnungsart 2, Betätigungsspannung: 24 V DC, Gleichspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
