Technische Daten
Anzahl der Schalter | 1 |
Ausführung als Hauptschalter | ja |
Bemessungsdauerstrom Iu | 160 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 0 kW |
Bedingter Bemessungskurzschlussstrom Iq | 0 kA |
Verriegelbar | ja |
Anschlussart Hauptstromkreis | Rahmenklemme |
Geeignet für Zwischenbau | ja |
Bemessungskurzzeitstromfestigkeit Icw | 2 kA |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Motorantrieb optional | ja |
Polzahl | 3 |
Geeignet für Bodenbefestigung | ja |
Schaltleistung bei 400 V | 0 kW |
Gerätebauart | Einbaugerät Festeinbautechnik |
Farbe des Betätigungselements | schwarz |
Ausführung als NOT-AUS-Einrichtung | ja |
Motorantrieb integriert | nein |
Ausführung des Betätigungselements | Kipphebel |
Geeignet für Frontbefestigung Zentral | nein |
Ausführung als Wendeschalter | nein |
Schutzart (IP), frontseitig | IP20 |
Geeignet für Frontbefestigung 4-Loch | nein |
Spannungsauslöser optional | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 90 kW |
Bemessungsdauerstrom bei AC-21, 400 V | 0 A |
Ausführung als Sicherheitsschalter | nein |
Geeignet für Verteilereinbau | ja |
Bemessungsdauerstrom bei AC-23, 400 V | 0 A |
Bemessungsbetriebsspannung | 690 V |
Beschreibung

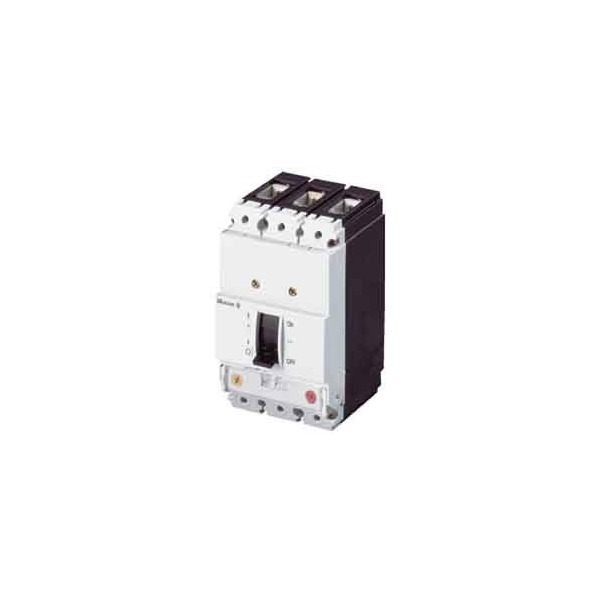

Lasttrennschalter N.. -..erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. Hilfsschalter, Spannungsauslöser und Fernantriebe ermöglichen Signalisierung und Automatisierung. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
