Technische Daten
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung als Wendeschalter | nein |
Bemessungsdauerstrom Iu | 100 A |
Verriegelbar | ja |
Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
Polzahl | 3 |
Ausführung als Sicherheitsschalter | nein |
Anzahl der Hilfskontakte als Schließer | 1 |
Schutzart (NEMA) | 12 |
Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
Geeignet für Bodenbefestigung | nein |
Anzahl der Hilfskontakte als Öffner | 1 |
Bemessungsbetriebsspannung | 690 V |
Bemessungskurzzeitstromfestigkeit Icw | 2 kA |
Ausführung als Hauptschalter | ja |
Motorantrieb optional | nein |
Geeignet für Frontbefestigung Zentral | nein |
Geeignet für Zwischenbau | nein |
Motorantrieb integriert | nein |
Anzahl der Schalter | 1 |
Farbe des Betätigungselements | rot |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
Bemessungsdauerstrom bei AC-23, 400 V | 100 A |
Schutzart (IP), frontseitig | IP65 |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Schaltleistung bei 400 V | 55 kW |
Geeignet für Frontbefestigung 4-Loch | ja |
Bedingter Bemessungskurzschlussstrom Iq | 4 kA |
Geeignet für Verteilereinbau | nein |
Ausführung als NOT-AUS-Einrichtung | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 55 kW |
Gerätebauart | Einbaugerät Festeinbautechnik |
Spannungsauslöser optional | nein |
Beschreibung

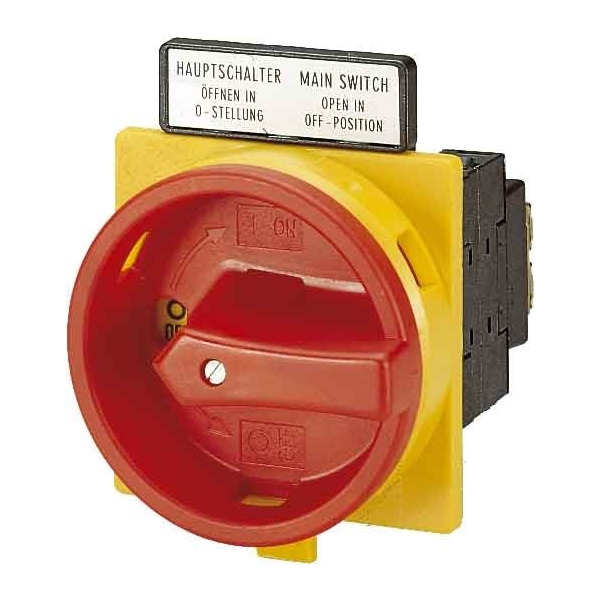

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: P3, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
