Technische Daten
Höhe | 93 mm |
Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
Mit integriertem Unterspannungsauslöser | nein |
Bemessungsbetriebsspannung | 690 V |
Mit integriertem Hilfsschalter | nein |
Mit thermischem Schutz | ja |
Polzahl | 3 |
Phasenausfallempfindlich | ja |
Bemessungsbetriebsleistung bei AC-3, 230 V | 3 kW |
Breite | 45 mm |
Auslösetechnik | thermomagnetisch |
Überlastauslöser Stromeinstellung | 8..12 A |
Schutzart (IP) | IP20 |
Einstellbereich des unverzögerten Kurzschlussauslösers | 186 A |
Ausführung des Betätigungselements | Drucktaster |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
Tiefe | 90,5 mm |
Anschlussart Hauptstromkreis | Schraubanschluss |
Bemessungsdauerstrom Iu | 12 A |
Gerätebauart | Einbaugerät Festeinbautechnik |
Beschreibung

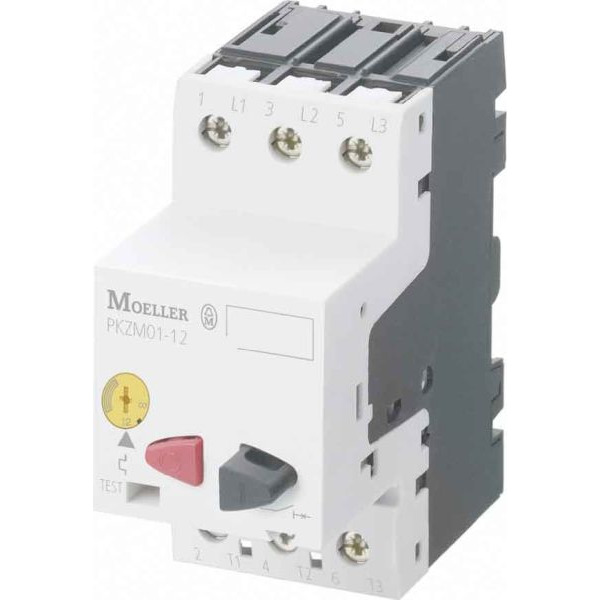

Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKZM01, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, lieferbares Zubehör: Hilfsschalter, SpannungsauslöserInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
