Technische Daten
| Höhe | 90 mm |
| Breite | 17,5 mm |
| Nennstrom | 8 A |
| Mit Stecksockel | nein |
| Tiefe | 63,5 mm |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24..240 V |
| Geeignet für Hutschienenmontage | ja |
| Funktion ansprechverzögert | nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Funktion Impulsformend | nein |
| Funktion taktend mit Pause beginnend, variabel | nein |
| Anzahl der Ausgänge, verzögert, Wechsler | 1 |
| Bemessungssteuerspeisespannung Us bei DC | 20,4..27,6 V |
| Ausgänge, umschaltbar verzögert/unverzögert | nein |
| Funktion einschaltwischend | ja |
| Funktion rückfallverzögert | nein |
| Aufsteckbar auf Schütz | nein |
| Spannungsart zur Betätigung | AC/DC |
| Funktion taktend mit Impuls beginnend, variabel | nein |
| Geeignet als Fernbedienung | nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24..240 V |
| Mit Halbleiterausgang | nein |
| Zeitbereich | 0,1..360000 s |
| Funktion blinkend mit Pause beginnend, Festzeit | nein |
| Funktion ausschaltwischend | nein |
| Geeignet für Frontmontage | nein |
| Funktion Stern/Dreieck | nein |
| Funktion blinkend mit Impuls beginnend, Festzeit | nein |
| Fernbedienung möglich | nein |
Beschreibung

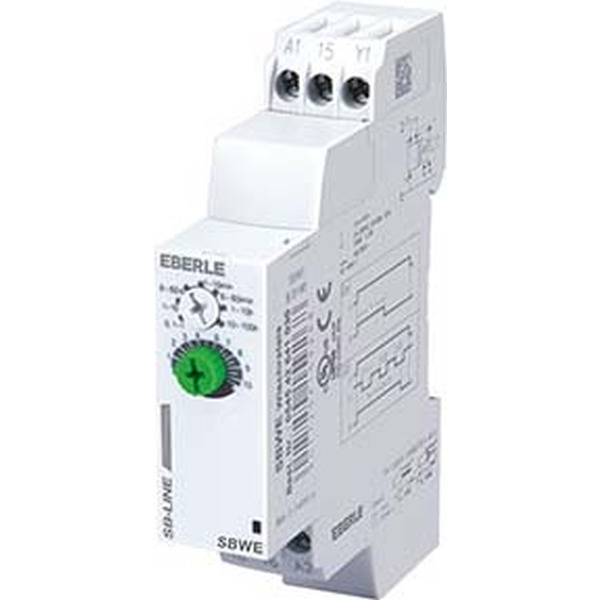

30 Einschaltwischendes- Relais aus der Typenreihe SB-Line. Die Einstellung der Funktions- und Zeitbereichsauswahl erfolgt frontseitig durch rastbare Drehschalter. Die Anzeigen für den Zeitablauf, Schaltzustand und Betriebsspannung ermöglichen eine ständige Kontrolle über den Funktionszustand. Funktionsbeschreibung: Nach Anlegen der Betriebsspannung zieht das Relais an und fällt nach Ablauf der eingestellten Zeit wieder ab. Um es erneut zu aktivieren muss die Betriebsspannung unterbrochen werden. Zulassungen: UL und CSA
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
