Technische Daten
Enthält Funktion Gleichspannung-Überspannung | ja |
3-Phasen-Unterspannung möglich | nein |
Spannungsmessbereich 1 | 20..80 V |
1-Phasen-Fenster möglich | nein |
1-Phasen-Unterspannung möglich | ja |
Bemessungssteuerspeisespannung Us bei DC | 15..100 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 15..100 V |
Breite | 17,5 mm |
Enthält Funktion Gleichspannung-Fenster | nein |
Max. zulässige Ansprechverzögerungszeit | 10 s |
Enthält Funktion Gleichspannung-Unterspannung | ja |
Mit abnehmbaren Klemmen | nein |
3-Phasen-Fenster möglich | nein |
1-Phasen-Überspannung möglich | ja |
Tiefe | 63,5 mm |
3-Phasen-Überspannung möglich | nein |
Spannungsart des Messbereichs | AC/DC |
Spannungsart zur Betätigung | AC/DC |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Anzahl der Kontakte als Wechsler | 1 |
Min. einstellbare Ansprechverzögerungszeit | 0,1 s |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 15..100 V |
Höhe | 90 mm |
Beschreibung

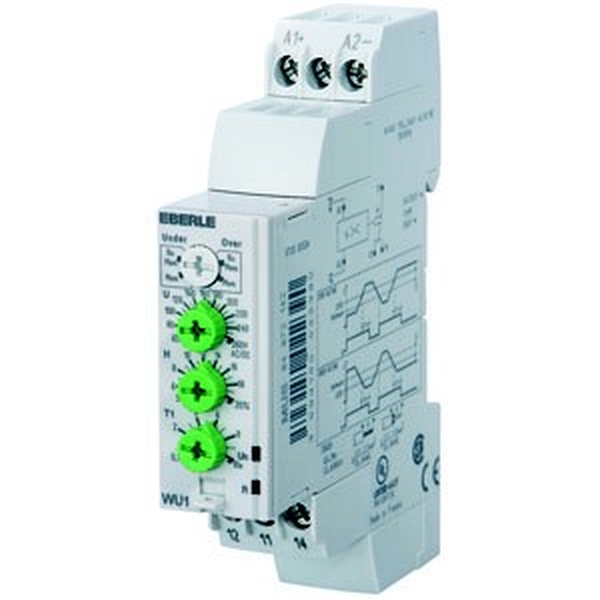

00 Die Überwachungsrelais WU dienen der Überwachung von Über- oder Unterspannung. Über den frontseitigen Wahlschalter wird zwischen Über- oder Unterspannung mit oder ohne Speicherfunktion gewählt. Wenn die überwachte Spannung im Überspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer überschreitet, öffnet das Ausgangsrelais Sobald die Spannung unter den Schwellwert minus der Hysterese sinkt, schliesst das Relais sofort wieder. Wenn die überwachte Spannung im Unterspannungsbetrieb den Schwellwert für eine längere als die frontseitig eingestellte Dauer unterschreitet, öffnet das Ausgangsrelais. Sobald die Spannung über den Schwellwert plus der Hysterese steigt, schliesst das Relais sofort wieder. Zulassungen: UL und CSA.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
