Technische Daten
Funk bidirektional | ja |
Schutzart (IP) | IP20 |
Breite in Teilungseinheiten | 1 |
Mit LED-Anzeige | nein |
Ausführung | Mehrfach-Schnittstellen |
Bussystem LON | nein |
Bussystem Funkbus | ja |
Bussystem KNX-Funk | nein |
Montageart | REG |
Spannungsart | DC |
IR-Schnittstelle | nein |
Funk-Schnittstelle | nein |
Bussystem Powernet | nein |
Updatefähig | nein |
Visualisierung | nein |
Bussystem KNX | nein |
Demontageschutz | nein |
Betriebsspannung | 12 V |
Web-Server | nein |
Leistungsaufnahme | 0,3 W |
Providerabhängig | nein |
Andere Bussysteme | sonstige |
Protokoll | sonstige |
Beschreibung

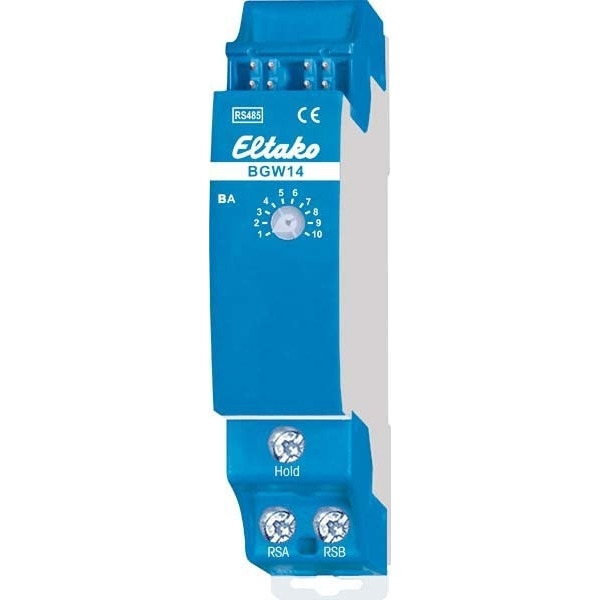

RS485-Bus-Gateway. Bidirektional. Stand-by-Verlust nur 0,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. An den Klemmen RSA/RSB können bis zu 16 RS485-Sensoren BUTH55ED/12VDC, BBH55E/12VDC und BTR55EH/12VDC angeschlossen werden. Über den 4-Draht-Bus erfolgt die Datenübertragung und die Stromversorgung mit einem 12V DC-Schaltnetzteil. Der Anschluss erfolgt z.B. mit handelsüblichem Telefonkabel (J-Y (ST) Y 2x2x0,8mm2). Die zulässige Gesamtleitungslänge beträgt 1000m. Der dem BGW14 beiliegende zweite 120? Abschlusswiderstand muss an dem am weitesten entfernten Sensor zusätzlich an die Klemmen RSA/RSB angeschlossen werden. Mit bis zu 8 BGW14 lassen sich Daten von bis zu 128 Sensoren in den RS485-Bus einspeisen. Die Einstellung des Betriebsarten-Drehschalter BA erfolgt gemäß Bedienungsanleitung.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
