Technische Daten
Montageart | Unterputz |
Funk bidirektional | ja |
Befestigungsart | Klemmbefestigung |
Andere Bussysteme | sonstige |
Bussystem KNX | nein |
Bussystem Powernet | nein |
Anzahl der Betätigungspunkte | 1 |
Bussystem Funkbus | ja |
Bussystem KNX-Funk | nein |
Schutzart (IP) | IP20 |
Bussystem LON | nein |
Min. Tiefe der Gerätedose | 18 mm |
Beschreibung

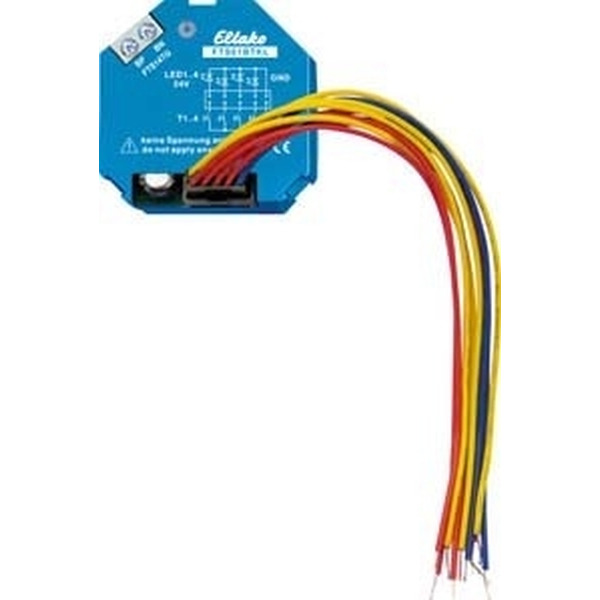

Bus-Tasterkoppler FTS61BTKL für 4 konventionelle Taster mit integrierten 24V-LED¿s zum Anschluss an Taster-Gateways FTS14TG über einen 2-Draht-Tasterbus. Stand-by-Verlust nur 0,2 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Bis zu 30 Bus-Taster und/oder Bus-Tasterkoppler FTS61BTKL können an die Klemmen BP und BN eines Taster-Gateways FTS14TG angeschlossen werden. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus- Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Über den 2-Draht-Tasterbus erfolgt die Spannungsversorgung der angeschlossenen FTS61BTKL mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. An die 15cm langen Anschlussleitungen können bis zu vier konventionelle Taster T1-T4 angeschlossen werden. Der Gegenpol ist jeweils T0. Die Anschlussleitungen können auf bis zu 2m verlängert werden. Mit den in den Tastern integrierten 24V-LED¿s werden Bestätigungs-Telegramme von Aktoren angezeigt, wenn die ID¿s der Aktoren mit PCT14 in die ID-Tabelle des FTS14TG eingetragen wurden. Achtung! Keine Spannung anlegen. Als Richtungstaster können die Paare T1/T3 und T2/T4 definiert werden. Der Bus wird an BP und BN angeschlossen. Polarität beachten!Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
