Technische Daten
Bemessungsstrom | 0,05 A |
Rollladen-/Sonnenschutzsteuerung, Anzahl der Kanäle | 3 |
Anwesenheitssimulation | ja |
Dämmerungssensor | 1000..60000 lx |
Gruppenschalter | nein |
Tiefe | 58 mm |
Astroprogramm | nein |
Regensensor | nein |
Steuerspannungsart 1 | AC/DC |
Breite in Teilungseinheiten | 1 |
Zentralfunktion AUS | nein |
Windsensor | 16..4 m/s |
Helligkeitssensor | 1000..60000 lx |
Schutzart (IP) | IP20 |
Funktion | Sensormodul |
Treppenlicht und Vorwarnung | nein |
Wochenprogramm | nein |
Breite | 36 mm |
Höhe | 62 mm |
Montageart | DIN-Schiene |
Anzahl der Kanäle | 3 |
Panikfunktion | nein |
Max. Schaltstrom (cos phi 0,6) | 0,05 A |
Steuerspannung 1 | 8..230 V |
Bemessungsspannung | 8..230 V |
Beschreibung

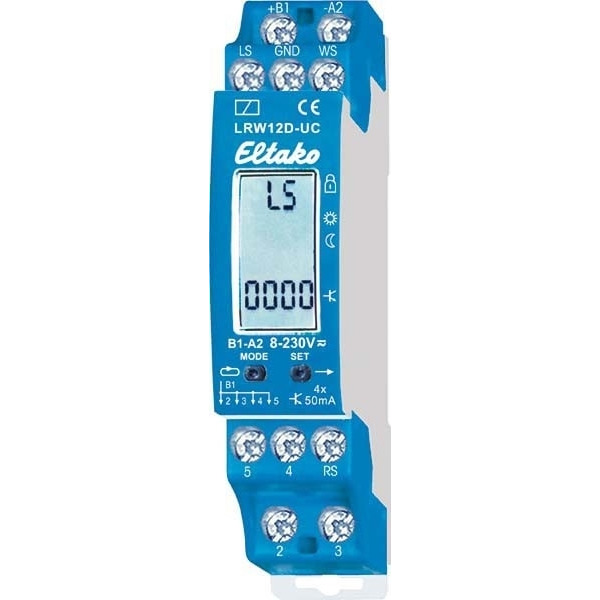

Licht-Dämmerungs-Regen-Wind-Sensorrelais, 4 OptoMOS-Halbleiterausgänge 50mA/8..230V UC. Stand-by-Verlust nur 0,05-0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Versorgungsspannung 8..230V UC. Das Sensorrelais LRW12D wertet die Signale des Lichtsensors LS, des Regensensors RS und des Windsensors WS aus und erteilt je nach Einstellung über das Display auf der Frontseite entsprechende Steuerbefehle an die nachgeschalteten Aktoren EGS12Z-UC oder EGS12Z2-UC. Die OptoMOS-Halbleiterausgänge schalten die an der Universalspannungs-Eingangsklemme +B1 anliegende Spannung. An ein Sensorrelais LRW12D können je ein Lichtsensor LS, ein Regensensor RS und ein Windsensor WS angeschlossen werden. Von jedem Sensor jedoch nur einer. Wird einer oder zwei der drei möglichen Sensoren nicht angeschlossen, muss im Funktionsmenü für den betreffenden Sensor OFF gewählt werden. An einen Windsensor WS können jedoch mehrere LRW12D zur Ansteuerung unterschiedlicher Windgeschwindigkeiten angeschlossen werden. Die LRW12D müssen dann am selben Potenzial +B1/-A2 angeschlossen werden. Sobald die Versorgungsspannung UC (8-253V AC oder 10-230V DC) an B1/A2 anliegt, kann das LRW12D gemäß Bedienungsanleitung eingestellt werden.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.Bewertungen
