Technische Daten
Bemessungsstrom | 10 A |
Bussystem Powernet | ja |
Max. Schaltstrom | 10 A |
Max. Anzahl der Schaltausgänge | 1 |
Bussystem LON | nein |
Max. Schaltleistung LED | 400 W |
Bemessungsbetriebsspannung | 230 V |
Min. Tiefe der Gerätedose | 25 mm |
Andere Bussysteme | ohne |
Mit LED-Anzeige | ja |
Funk bidirektional | nein |
Verschiedene Phasen anschließbar | nein |
Montageart | Unterputz |
Bussystem KNX-Funk | nein |
Bussystem Funkbus | nein |
Busmodul abnehmbar | nein |
Modulare Erweiterungsmöglichkeit | nein |
Vor Ort-/Handbedienung | ja |
Mit Busankopplung | ja |
Geeignet für C-Last | ja |
Max. Schaltleistung | 2000 W |
Bussystem KNX | nein |
Ausgangsleistung | 2000 W |
Beschreibung

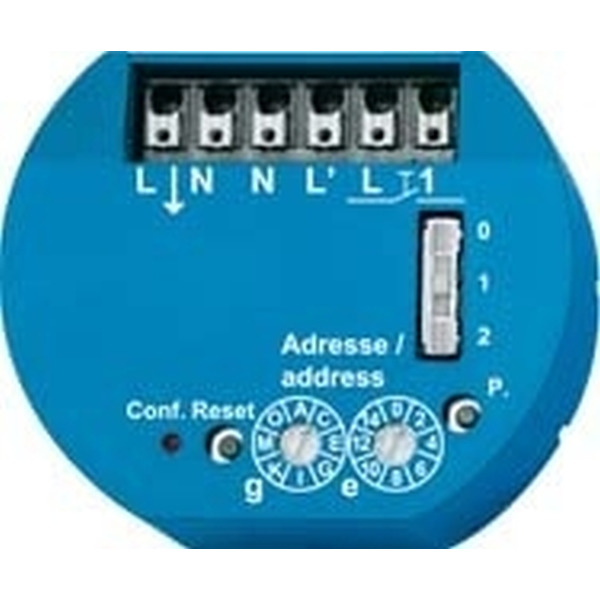

Powerline-Aktor 1 Kanal mit Sensoreingang. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Als Stromstoßschalter oder Relais verwendbar. 1 Schließer nicht potenzialfrei 10A/250V AC, Glühlampen 2000 Watt. Sensoreingang 230V. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an gleicher Stelle. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Sensoreingang wirkt als Taster (Stromstoßschalter). Stellung 1: Sensoreingang wirkt als Schließer (Relais). Stellung 2: Ein Wechselschalter wird wie ein Taster ausgewertet. Über die PC-Software SIENNA-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Damit kann auch eine weitere Konfiguration eingestellt werden, die über die Drehschalter nicht verfügbar ist: Stellung 3: Sensoreingang wirkt als Öffner (Relais invers). Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm².Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
