Technische Daten
Stromart | AC |
Andere Bussysteme | ohne |
Bussystem Powernet | ja |
Max. Anzahl der Jalousieausgänge | 1 |
Vor Ort-/Handbedienung | nein |
Bussystem KNX | nein |
Bussystem KNX-Funk | nein |
Anzahl der Eingänge | 2 |
Mit Busankopplung | ja |
Bussystem Funkbus | nein |
Funktion Schalten | ja |
Max. Schaltleistung | 650 W |
Schaltstrom ohmsch | 3 A |
Funk bidirektional | nein |
Min. Tiefe der Gerätedose | 25 mm |
Busmodul abnehmbar | nein |
Montageart | Unterputz |
Bussystem LON | nein |
Mit LED-Anzeige | ja |
Beschreibung

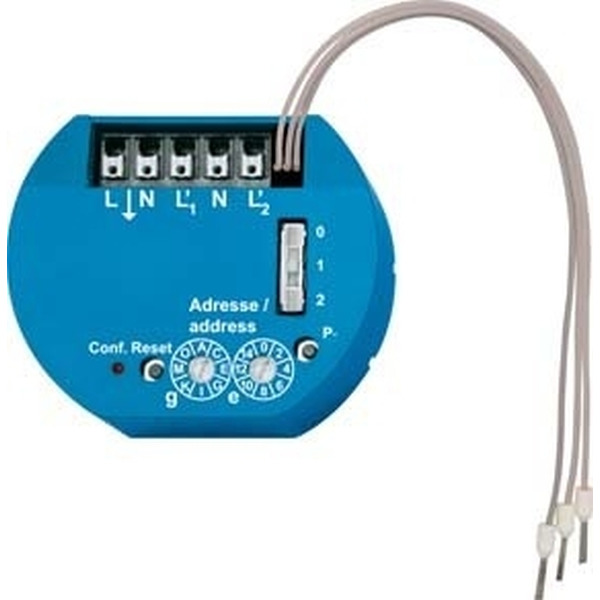

Powerline-Jalousie-Aktor für 1 Motor. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. 1+1 Schließer für Motoren bis 3A. 2 Sensoreingänge mit interner Kleinspannung. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an gleicher Stelle. Nur potenzialfreie Schaltelemente verwenden. Interne Kleinspannung an den Sensoreingängen. Die Steuereingänge können für einen Jalousietaster oder einen Jalousieschalter verwendet werden. Die Laufzeit ist mit 120 Sekunden voreingestellt und kann mit der PC-Software SIENNA-Professional verändert werden. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0,1 und 2. Stellung 0: Start und Stopp mit Jalousie-Taster. Auto-Stopp am Ende. Stellung 1: Komfortschaltung für Lamellenverstellung bei Jalousien. Kurzes Tasten für die Lamellen-Verstellung. >1 Sekunde wie Stellung 0. Stellung 2: Tipp-Betrieb mit Taster, Stopp beim Loslassen. Auto-Stopp am Ende. Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm². Daneben befinden sich drei Litzen mit Aderendhülsen für die zwei Steuereingänge mit interner Kleinspannung.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
