Technische Daten
Anzahl der Kontakte als Öffner | 2 |
Spannungsart der Betriebsspannung | AC |
Brummfrei | ja |
Einbautiefe | 55 mm |
Max. Leuchtstofflampenlast (parallel kompensiert) | 1000 VA |
Zusatzeinrichtungen möglich | ja |
Anzahl der Kontakte als Schließer | 2 |
Mit Tag-/Nachtfunktion | nein |
Bemessungsbetriebsstrom | 25 A |
Breite in Teilungseinheiten | 2 |
Max. Leuchtstofflampenlast (Duo-Schaltung) | 3600 VA |
Schutzart (IP) | IP20 |
Spannungsart der Betätigungsspannung | AC |
Max. Glühlampenlast | 2300 W |
Max. Leuchtstofflampenlast | 3600 VA |
Bemessungsbetriebsspannung | 250 V |
Beschreibung

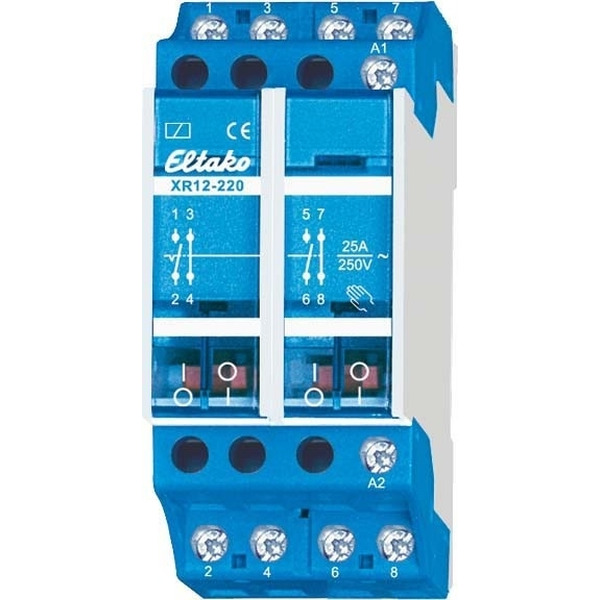

4-polig 25A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 2 Teilungseinheiten = 36mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 4W. Kontakte 2 Schließer und 2 Öffner. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
