Technische Daten
Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
Energiebegrenzungsklasse | 3 |
Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
Umgebungstemperatur während des Betriebs | -25-40 °C |
Mitschaltender Neutralleiter | ja |
Bemessungsisolationsspannung Ui | 500 V |
Stoßstromfestigkeit | 0,25 kA |
Abschaltcharakteristik | unverzögert |
Bemessungsspannung | 240 V |
Breite in Teilungseinheiten | 2 |
Mit Verriegelungsvorrichtung | ja |
Auslösecharakteristik | B |
Schutzart | IP20 |
Fehlerstrom-Typ | A |
Bemessungsstrom | 25 A |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Polzahl (gesamt) | 2 |
Frequenz | 50 Hz |
Spannungsart | AC |
Bemessungsfehlerstrom | 0,03 A |
Unterputzmontage | ja |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
Überspannungskategorie | 3 |
Anzahl der abgesicherten Pole | 1 |
Einbautiefe | 68 |
Verschmutzungsgrad | 2 |
Fehlauslöseschutz | nein |
Beschreibung

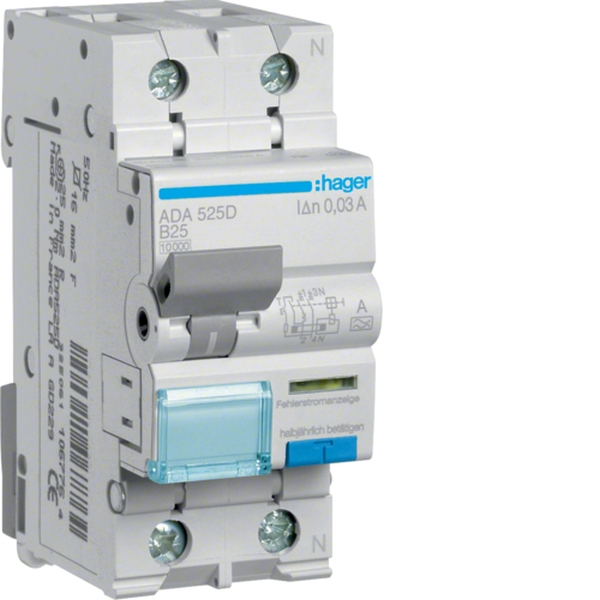

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA B-25A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
