Technische Daten
Bemessungsstrom | 10 A |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
Mitschaltender Neutralleiter | nein |
Umgebungstemperatur während des Betriebs | -25-40 °C |
Auslösecharakteristik | B |
Spannungsart | AC |
Fehlerstrom-Typ | A |
Bemessungsspannung | 400 V |
Schutzart | IP20 |
Mit Verriegelungsvorrichtung | ja |
Frequenz | 50 Hz |
Bemessungsfehlerstrom | 0,03 A |
Stoßstromfestigkeit | 3 kA |
Einbautiefe | 70 |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
Bemessungsisolationsspannung Ui | 500 V |
Überspannungskategorie | 3 |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Unterputzmontage | ja |
Abschaltcharakteristik | unverzögert |
Anzahl der abgesicherten Pole | 4 |
Breite in Teilungseinheiten | 4 |
Polzahl (gesamt) | 4 |
Fehlauslöseschutz | nein |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
Energiebegrenzungsklasse | 3 |
Beschreibung

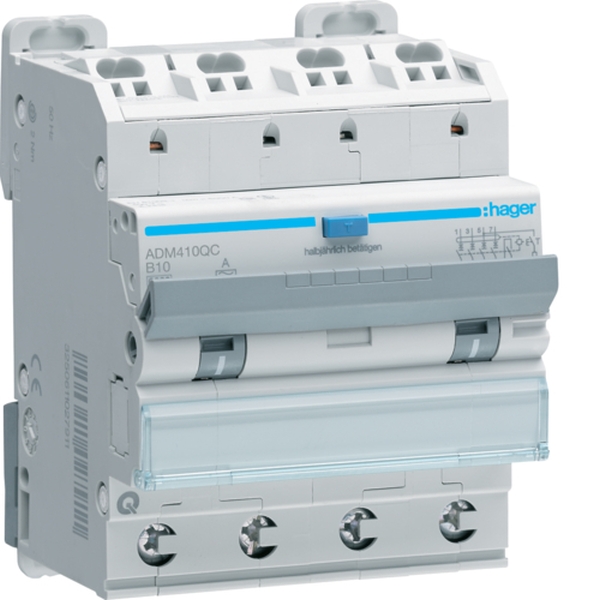

Fehlerstrom-Leitungsschutzschalter 4P 6kA B-10A 30mA Typ A QC/QB. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit Überlastschutz des Neutralleiters durch 4-poligen Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. QuickConnect Federsteckklemme nach DIN EN 60898-1 (VDE 0641-11), am Abgang und am Zugang, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund durch Hutschienenschieber oben und unten. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
