Technische Daten
Selektiver-Typ | nein |
Schutzart | IP20 |
Breite in Teilungseinheiten | 4 |
Bemessungsspannung | 230 V |
Polzahl | 2 |
Verschmutzungsgrad | 2 |
Kurzzeitverzögerter Typ | nein |
Stoßstromfestigkeit | 5 kA |
Zusatzeinrichtungen möglich | ja |
Montageart | DIN-Schiene |
Spannungsart | AC |
Bemessungsisolationsspannung Ui | 400 V |
Bemessungsfehlerstrom | 0,03 A |
Bemessungsstoßspannungsfestigkeit Uimp | 4 |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
Umgebungstemperatur während des Betriebs | -25-70 °C |
Explosionsgeschützt | nein |
Einbautiefe | 70 mm |
Frequenz | 50 Hz |
Mit Verriegelungsvorrichtung | ja |
Kurzschlussfestigkeit (Icw) | 10 kV |
Fehlerstrom-Typ | B |
Bemessungsstrom | 25 A |
Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
Beschreibung

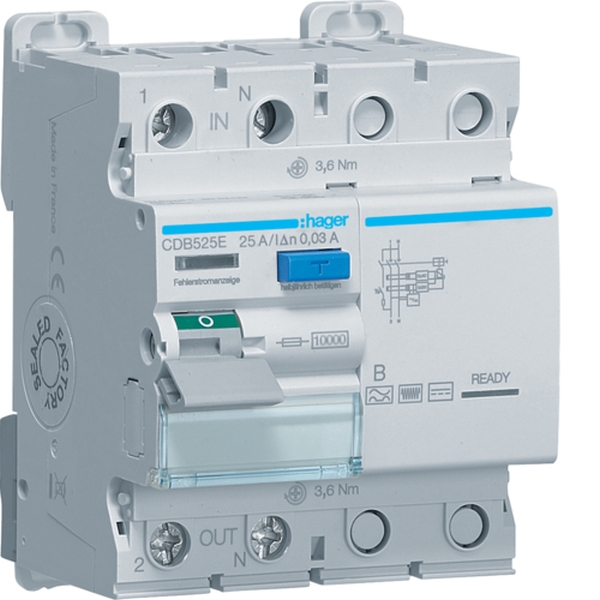

Fehlerstromschutzschalter 2 polig 10kA 25A 30mA Typ B. Allstromsensitiver Fehlerstrom-Schutzschalter (FI, RCCB) nach DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11), DIN EN 61543 (VDE 0664-30) und DIN EN 62423 (VDE 0664-40). Kurzzeitverzögerter FI zum Schutz vor glatten Gleichfehler- und Wechselfehlerströmen im Frequenzbereich bis 2 kHz. Zur Einhaltung der Anforderungen aus den Installationsnormen DIN VDE 0100-410 und DIN VDE 0100-530. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Anschlussklemmen mit Bi-Connect-Klemmen unten, externe blaue Test-Taste, Typ B. Betriebsanzeige, Hutschienenschieber oben und unten für leichte Installation. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
