Technische Daten
Materialstärke Gehäuse | 1,50 |
Tiefe | 275 |
Schutzklasse | II |
Ausführung Deckel | geschlossen |
Funktionserhalt | ohne |
Schlagfestigkeit | IK10 |
Anzahl der Module | 600 |
Montageart | Aufputz |
Anzahl der Leitungseinführungen | 10 |
Breite | 1300 mm |
Farbe | grau |
Art der Abdeckung | Tür |
Innentiefe | 275 mm |
Mit Montageplatte | nein |
Materialstärke Tür/Deckel | 1,50 mm |
Werkstoff des Gehäuses | Stahl |
Breite in Teilungseinheiten | 24 |
Anzahl der Reihen | 10 |
Transparenter Deckel/Tür | nein |
Anzahl der Öffnungen für Flanschplatten | 10 |
Anbaumöglichkeit | ja |
Nennstrom (In) | 800 A |
Art der Tür | Doppel |
Geeignet für Blitzschutz | nein |
RAL-Nummer | 7035 |
Höhe | 1550 mm |
Mit Schloss | nein |
Oberflächenschutz | pulverbeschichtet |
Geeignet für Außengebrauch | nein |
Deckel mit Überdruckentlastung | nein |
Schutzart | IP55 |
Beschreibung

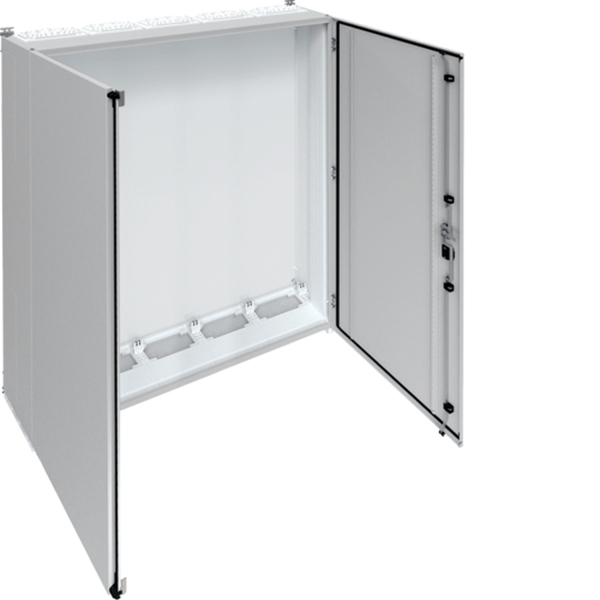

Schrank, univers, IP55/II, 1550x1300x275mm. Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC, 690 V 50 Hz. Schutzart IP55, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten ISO-Flanschplatten mit metrischen Vorprägungen und Schnellverriegelung je Feld eingebaut. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innenliegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Schrank nebeneinander und übereinander anflanschbar.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
