Technische Daten
Art der Abdeckung | Tür |
Nennstrom (In) | 800 A |
Schlagfestigkeit | IK10 |
Materialstärke Gehäuse | 1,50 |
Materialstärke Tür/Deckel | 1,50 mm |
Innentiefe | 400 mm |
Anzahl der Leitungseinführungen | 12 |
Breite in Teilungseinheiten | 24 |
Ausführung Deckel | geschlossen |
Anbaumöglichkeit | ja |
Höhe | 2050 mm |
Oberflächenschutz | pulverbeschichtet |
Schutzart | IP55 |
Anzahl der Öffnungen für Flanschplatten | 12 |
Tiefe | 400 |
Montageart | Bodenaufstellung |
Breite | 1550 mm |
Deckel mit Überdruckentlastung | nein |
Farbe | grau |
Werkstoff des Gehäuses | Stahl |
Funktionserhalt | ohne |
Anzahl der Module | 864 |
Anzahl der Reihen | 12 |
Geeignet für Außengebrauch | nein |
Mit Schloss | nein |
Geeignet für Blitzschutz | nein |
Schutzklasse | II |
RAL-Nummer | 7035 |
Art der Tür | Doppel |
Transparenter Deckel/Tür | ja |
Mit Montageplatte | nein |
Beschreibung

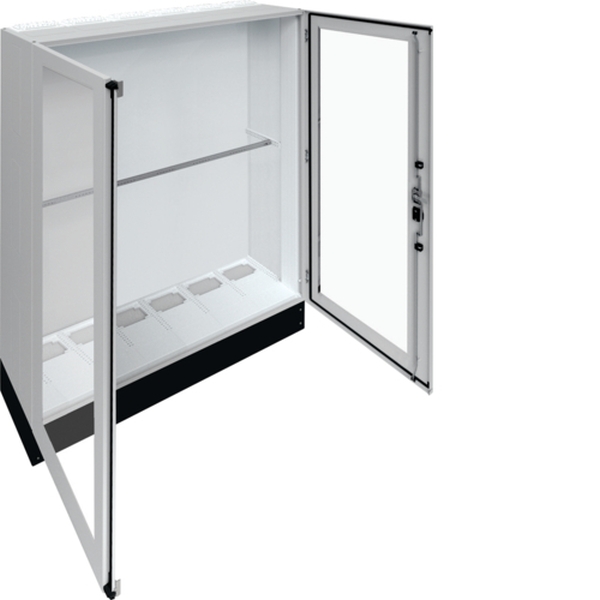

Schrank, univers, IP55/II, 1850x1550x400mm + 200mm Sockel. Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43 870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC 230/400 V 50 Hz. Schutzart IP55, Schutzklasse I oder II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten offen (Leitungseinfügungen einbaubar). Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innen liegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, mit 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Waagerechte Abfangschiene zur stabilisierung im Schrank enthalten. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Sockelleiste (Höhe 200 mm) serienmäßig montiert mit abnehmbarer Frontblende. Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
