Technische Daten
Breite | 550 mm |
RAL-Nummer | 9010 |
Oberflächenschutz | pulverbeschichtet |
Anzahl der Module | 168 |
Deckel mit Überdruckentlastung | nein |
Nennstrom (In) | 125 A |
Mit Schloss | nein |
Schutzart | IP44 |
Geeignet für Außengebrauch | nein |
Geeignet für Blitzschutz | nein |
Schlagfestigkeit | IK09 |
Werkstoff des Gehäuses | Stahl |
Tiefe | 165 |
Anbaumöglichkeit | ja |
Materialstärke Gehäuse | 1 |
Funktionserhalt | ohne |
Anzahl der Öffnungen für Flanschplatten | 4 |
Breite in Teilungseinheiten | 12 |
Art der Abdeckung | Tür |
Ausführung Deckel | geschlossen |
Schutzklasse | II |
Mit Montageplatte | nein |
Innentiefe | 156 mm |
Höhe | 1100 mm |
Art der Tür | ohne |
Transparenter Deckel/Tür | nein |
Anzahl der Leitungseinführungen | 8 |
Materialstärke Tür/Deckel | 1 mm |
Farbe | weiß |
Beschreibung

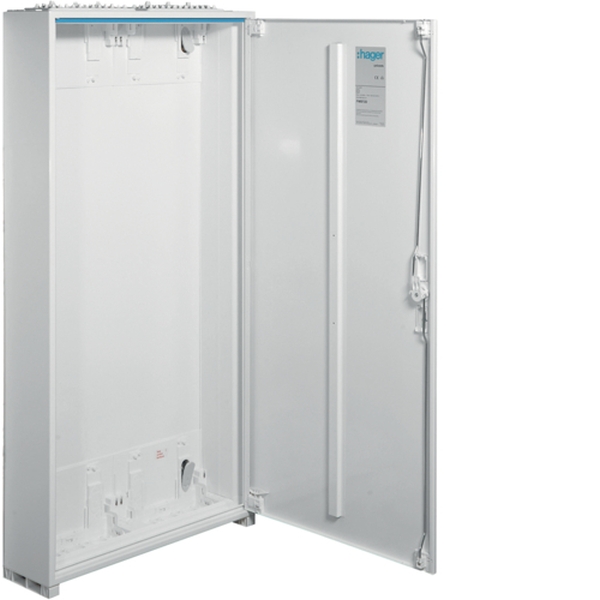

Feldvert. AP, univ., IP44, SKII, 168PLE, 2x7 Reihen 1150x550x161mm, leer m. Tür. Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Leerschrank ohne Einbausatz. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
