Technische Daten
Materialstärke Tür/Deckel | 1 mm |
RAL-Nummer | 9010 |
Breite | 800 mm |
Transparenter Deckel/Tür | nein |
Geeignet für Außengebrauch | nein |
Innentiefe | 156 mm |
Ausführung Deckel | geschlossen |
Materialstärke Gehäuse | 1 |
Oberflächenschutz | pulverbeschichtet |
Nennstrom (In) | 125 A |
Höhe | 1100 mm |
Funktionserhalt | ohne |
Anzahl der Leitungseinführungen | 12 |
Mit Schloss | nein |
Schlagfestigkeit | IK09 |
Breite in Teilungseinheiten | 12 |
Art der Abdeckung | Tür |
Schutzart | IP44 |
Anzahl der Öffnungen für Flanschplatten | 6 |
Anzahl der Module | 252 |
Art der Tür | Doppel |
Farbe | weiß |
Tiefe | 165 |
Deckel mit Überdruckentlastung | nein |
Schutzklasse | II |
Geeignet für Blitzschutz | nein |
Anbaumöglichkeit | ja |
Mit Montageplatte | nein |
Werkstoff des Gehäuses | Stahl |
Beschreibung

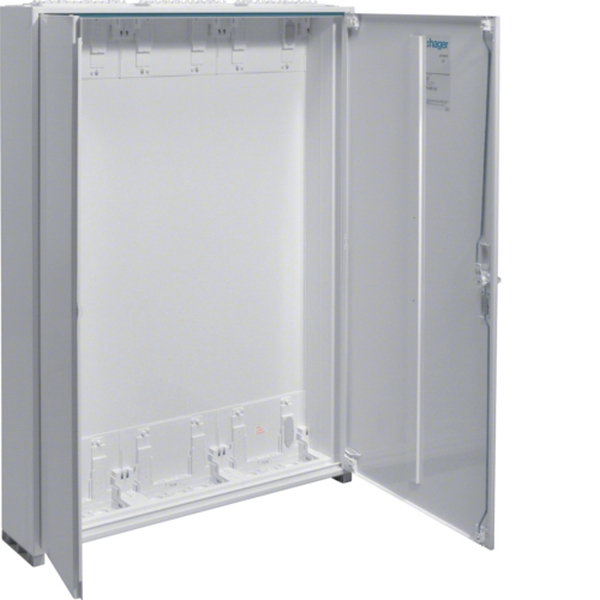

Feldvert. AP, univ., IP44, SKII, 252PLE, 3x7 Reihen 1100x800x161mm, leer mit Tür. Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Leerschrank ohne Einbausatz. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
