Technische Daten
Geeignet für Außengebrauch | nein |
Materialstärke Tür/Deckel | 1 mm |
Art der Tür | Einzel |
Mit Montageplatte | nein |
Anzahl der Öffnungen für Flanschplatten | 4 |
Transparenter Deckel/Tür | nein |
Schutzklasse | II |
Nennstrom (In) | 125 A |
Art der Abdeckung | Tür |
Deckel mit Überdruckentlastung | nein |
Anbaumöglichkeit | nein |
Mit Schloss | nein |
Materialstärke Gehäuse | 1 |
Farbe | weiß |
Oberflächenschutz | pulverbeschichtet |
Breite | 603 mm |
Schlagfestigkeit | IK09 |
Innentiefe | 119 mm |
RAL-Nummer | 9010 |
Montageart | Unterputz |
Höhe | 853 mm |
Funktionserhalt | ohne |
Breite in Teilungseinheiten | 24 |
Geeignet für Blitzschutz | nein |
Einbautiefe | 112 mm |
Ausführung Deckel | geschlossen |
Anzahl der Leitungseinführungen | 4 |
Tiefe | 125 |
Werkstoff des Gehäuses | Stahl |
Schutzart | IP30 |
Anzahl der Module | 120 |
Beschreibung

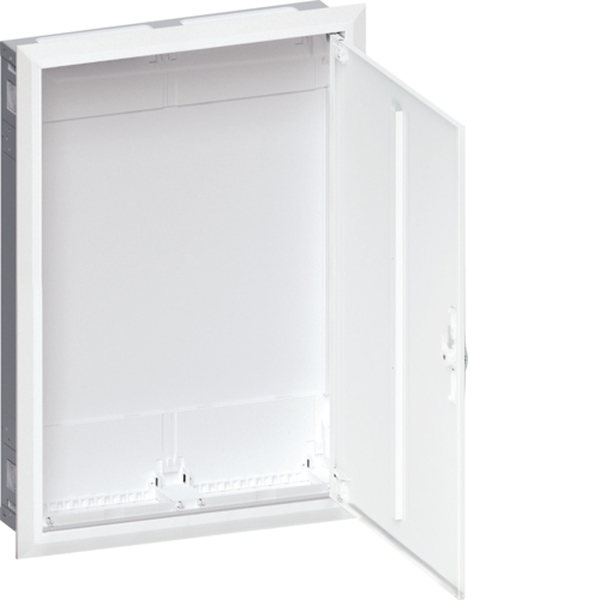

Feldverteiler UP 120PLE, leer, IP30, SKII, Nischenmaße 807x565x115mm. Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Leerschrank ohne Einbausatz, ohne QuickConnect-Klemmblöcke, vorbereitet für den Innenausbau von Traggerüst univers FW und Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweis: Optional austauschbare Schließsysteme.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
