Technische Daten
Steckverbindertyp | RJ45 8(8) |
Zusammenstellung | Basiselement |
Designfähig | ja |
Aufputzmontage | ja |
Anschlussart | LSA |
Mit Abschlusswiderstand | nein |
Buchsen geschirmt | ja |
Montageart Schirmanschluss | Clip |
Bodentank/Unterflurmontage | ja |
Unterputzmontage | ja |
Kanaleinbau | ja |
Kategorie | 6A (IEC) |
Schutzart | IP00 |
Anzahl der Module (bei Modulbauweise) | 1 |
Farbe | weiß |
Mechanische Codierung | ja |
Mit Textfeld | nein |
Gerätetiefe | 40 mm |
Befestigungsart | schrauben |
Gerätebreite | 71 mm |
Gerätehöhe | 71 |
Mit Staubschutz | nein |
Gehäuse geschirmt | ja |
Auslassrichtung | schräg |
Geeignet für Anzahl Buchsen/Kupplungen | 1 |
Beschreibung

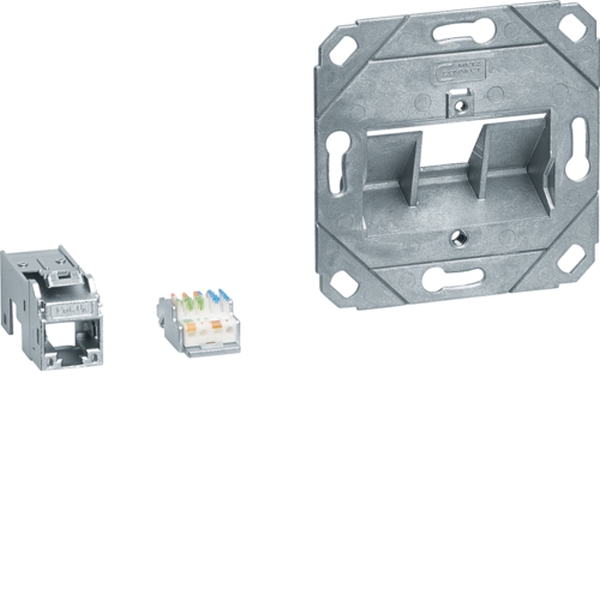

A1 Anschluss Modul 1x RJ45, Cat.6a, für Zentralscheibe UAE 1-fach, hfr. Set bestehend aus: Montagerahmen zur Aufnahme von einer Modularen Anschlusseinheit mit einer maximalen Modulbreite von 14,7 mm. Eine Modulare Anschlusseinheit RJ45, Kategorie 6A / Klasse EA nach DIN EN50173-1, bis 500 MHz, 8 polige Ausführung, geeignet für starre (AWG26/1 - AWG22/1) und flexible (AWG26/7 - AWG22/7) Leiter. Zum Einbau in anreihbare Gerätedosen für Brüstungskanäle, mit reduzierter Einbautiefe zum bündigen Abschluß mit der Verschlußkontur des Brüstungskanals. Zur Verwendung mit Zentralscheiben UAE 1-fach mit Maß 55 x 55 mm.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
