Technische Daten
Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
Ausführung als Sicherheitsschalter | ja |
Spannungsauslöser optional | nein |
Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
Motorantrieb optional | nein |
Bedingter Bemessungskurzschlussstrom Iq | 50 A |
Ausführung als Hauptschalter | ja |
Ausführung als NOT-AUS-Einrichtung | nein |
Ausführung des Betätigungselements | kurzer Drehgriff |
Geeignet für Bodenbefestigung | ja |
Bemessungsdauerstrom bei AC-23, 400 V | 63 A |
Geeignet für Verteilereinbau | ja |
Schaltleistung bei 400 V | 65 kW |
Gerätebauart | Einbaugerät Festeinbautechnik |
Farbe des Betätigungselements | schwarz |
Motorantrieb integriert | nein |
Ausführung als Wendeschalter | nein |
Bemessungsbetriebsleistung bei AC-23, 400 V | 28 |
Geeignet für Frontbefestigung Zentral | nein |
Ausführung als Wartungs-/Reparaturschalter | ja |
Schutzart, frontseitig | IP20 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Geeignet für Frontbefestigung 4-Loch | nein |
Bemessungskurzzeitstromfestigkeit Icw | 2,50 |
Verriegelbar | ja |
Geeignet für Zwischenbau | nein |
Polzahl | 3 |
Bemessungsdauerstrom Iu | 100 A |
Bemessungsbetriebsspannung | 380-415 V |
Anzahl der Schalter | 1 |
Beschreibung

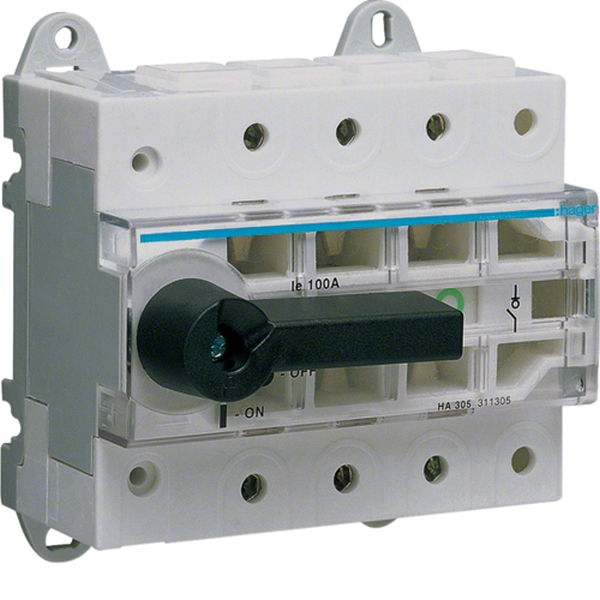

Lasttrennschalter mit Trennungsanzeige 3polig 100A. Lasttrennschalter nach DIN EN 60947-3 zur EIN/AUS-Schaltung in Anlagen. Aufgebaut in modularer Bauform zum Aufschnappen auf DIN-C-Hutprofilschiene oder zum Aufbau auf Montageplatte.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.Bewertungen
