Technische Daten
Geeignet für Frontbefestigung Zentral | nein |
Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
Ausführung als NOT-AUS-Einrichtung | nein |
Bemessungskurzzeitstromfestigkeit Icw | 9 |
Ausführung als Wendeschalter | nein |
Ausführung als Wartungs-/Reparaturschalter | ja |
Anzahl der Schalter | 1 |
Geeignet für Bodenbefestigung | ja |
Geeignet für Verteilereinbau | ja |
Ausführung des Betätigungselements | langer Drehgriff |
Farbe des Betätigungselements | schwarz |
Bemessungsdauerstrom bei AC-23, 400 V | 200 A |
Geeignet für Zwischenbau | nein |
Gerätebauart | Einbaugerät Festeinbautechnik |
Schaltleistung bei 400 V | 164 kW |
Motorantrieb integriert | nein |
Bemessungsdauerstrom bei AC-21, 400 V | 250 A |
Bemessungsbetriebsspannung | 380-415 V |
Geeignet für Frontbefestigung 4-Loch | nein |
Bemessungsbetriebsleistung bei AC-23, 400 V | 112 |
Schutzart, frontseitig | IP00 |
Motorantrieb optional | nein |
Ausführung als Sicherheitsschalter | ja |
Bemessungsdauerstrom Iu | 250 A |
Spannungsauslöser optional | nein |
Anschlussart Hauptstromkreis | Kabelklemme |
Bedingter Bemessungskurzschlussstrom Iq | 50 A |
Verriegelbar | ja |
Polzahl | 3 |
Ausführung als Hauptschalter | ja |
Beschreibung

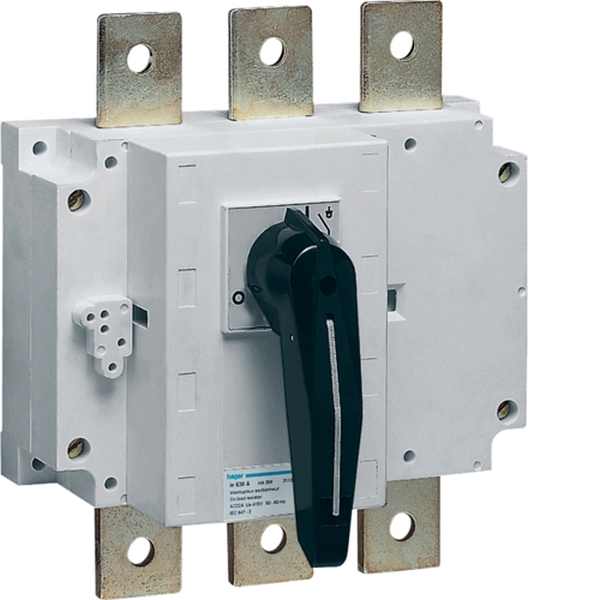

Lasttrennschalter 3polig 250A mit Trennungsanzeige. Lasttrennschalter nach DIN EN 60947-3 zur EIN/AUS-Schaltung in Anlagen. Aufgebaut in modularer Bauform zum Aufschnappen auf DIN-C-Hutprofilschiene oder zum Aufbau auf Montageplatte.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
