Technische Daten
| Motorantrieb integriert | nein |
| Bemessungsdauerstrom bei AC-21, 400 V | 80 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 80 A |
| Tiefe | 69 mm |
| Höhe | 76 mm |
| Schutzart (NEMA) | sonstige |
| Geeignet für Zwischenbau | nein |
| Bemessungsdauerstrom Iu | 80 A |
| Bemessungsbetriebsspannung | 380-415 V |
| Ausführung als Wendeschalter | nein |
| Motorantrieb optional | nein |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Schaltleistung bei 400 V | 52 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Verteilereinbau | ja |
| Farbe des Betätigungselements | grau |
| Polzahl | 4 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 36 kW |
| EF016444 | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 1,5 kA |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Breite | 70 mm |
| Breite in Teilungseinheiten | 4 |
| Schutzart (IP), frontseitig | IP20 |
| Ausführung als Sicherheitsschalter | ja |
| Spannungsauslöser optional | nein |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Geeignet für Bodenbefestigung | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Anzahl der Schalter | 1 |
| Anzahl der Hilfskontakte als Schließer | 0 |
Beschreibung

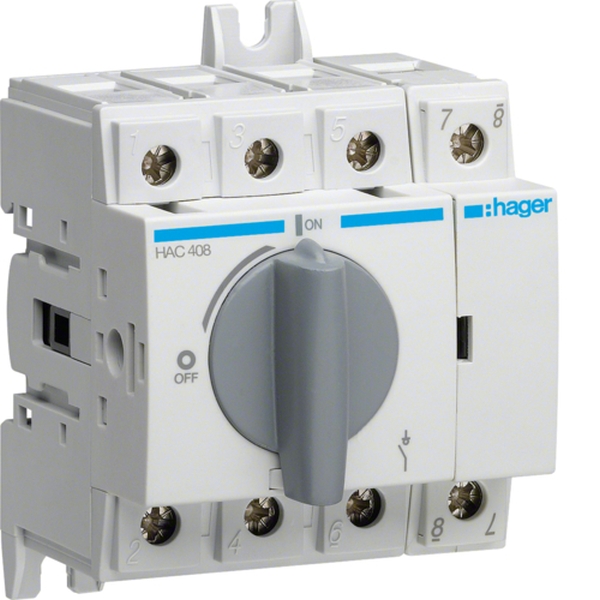

Lasttrennschalter 4polig 80A für Hutschiene oder Montageplatte.Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
