Technische Daten
Bemessungskurzzeitstromfestigkeit Icw | 4 |
Ausführung als NOT-AUS-Einrichtung | nein |
Geeignet für Verteilereinbau | ja |
Polzahl | 3 |
Farbe des Betätigungselements | grau |
Anzahl der Schalter | 1 |
Bedingter Bemessungskurzschlussstrom Iq | 100 A |
Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
Verriegelbar | ja |
Geeignet für Bodenbefestigung | ja |
Schutzart, frontseitig | IP20 |
Ausführung als Sicherheitsschalter | ja |
Motorantrieb integriert | nein |
Anschlussart Hauptstromkreis | Schraubanschluss |
Bemessungsdauerstrom Iu | 100 A |
Spannungsauslöser optional | nein |
Gerätebauart | Einbaugerät Festeinbautechnik |
Ausführung des Betätigungselements | kurzer Drehgriff |
Ausführung als Hauptschalter | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 45 |
Geeignet für Frontbefestigung Zentral | nein |
Motorantrieb optional | nein |
Ausführung als Wendeschalter | nein |
Schaltleistung bei 400 V | 65 kW |
Geeignet für Zwischenbau | nein |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsdauerstrom bei AC-23, 400 V | 100 A |
Bemessungsbetriebsspannung | 380-415 V |
Geeignet für Frontbefestigung 4-Loch | nein |
Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
Beschreibung

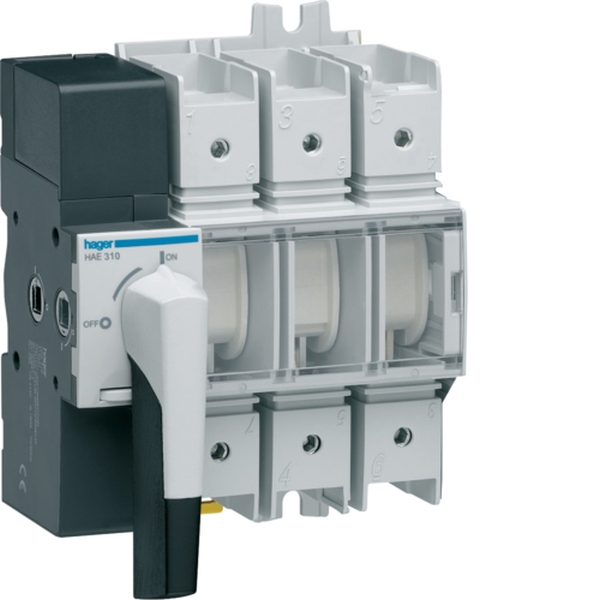

Lasttrennschalter 3polig 100A, sichtbare Trennung für Hutschiene/Montageplatte. Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
