Technische Daten
Anzahl der Schalter | 1 |
Ausführung als Wartungs-/Reparaturschalter | ja |
Geeignet für Frontbefestigung Zentral | nein |
Verriegelbar | ja |
Ausführung als Sicherheitsschalter | ja |
Ausführung des Betätigungselements | kurzer Drehgriff |
Bemessungsbetriebsspannung | 380-415 V |
Geeignet für Frontbefestigung 4-Loch | nein |
Farbe des Betätigungselements | grau |
Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
Bemessungsbetriebsleistung bei AC-23, 400 V | 56 |
Spannungsauslöser optional | nein |
Geeignet für Bodenbefestigung | ja |
Ausführung als Hauptschalter | ja |
Ausführung als Wendeschalter | nein |
Bemessungskurzzeitstromfestigkeit Icw | 4 |
Bemessungsdauerstrom Iu | 125 A |
Geeignet für Zwischenbau | nein |
Polzahl | 4 |
Motorantrieb integriert | nein |
Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
Gerätebauart | Einbaugerät Festeinbautechnik |
Anschlussart Hauptstromkreis | Schraubanschluss |
Bedingter Bemessungskurzschlussstrom Iq | 65 A |
Geeignet für Verteilereinbau | ja |
Schutzart, frontseitig | IP20 |
Motorantrieb optional | nein |
Bemessungsdauerstrom bei AC-23, 400 V | 125 A |
Schaltleistung bei 400 V | 82 kW |
Ausführung als NOT-AUS-Einrichtung | nein |
Beschreibung

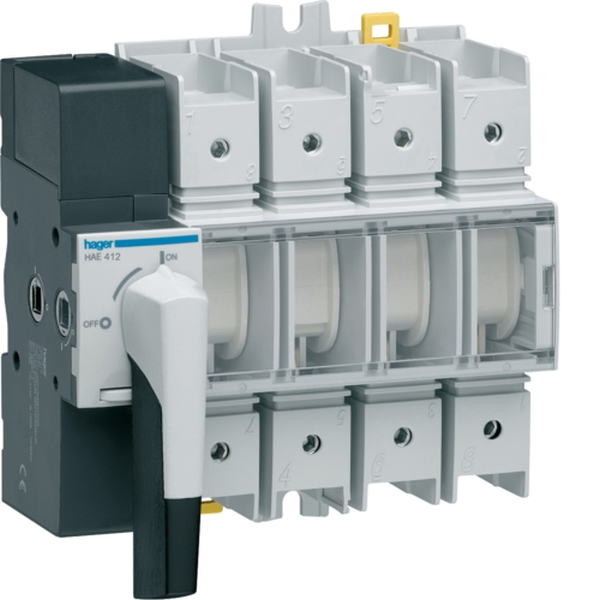

Lasttrennschalter 4polig 125A, sichtbare Trennung für Hutschiene/Montageplatte. Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
