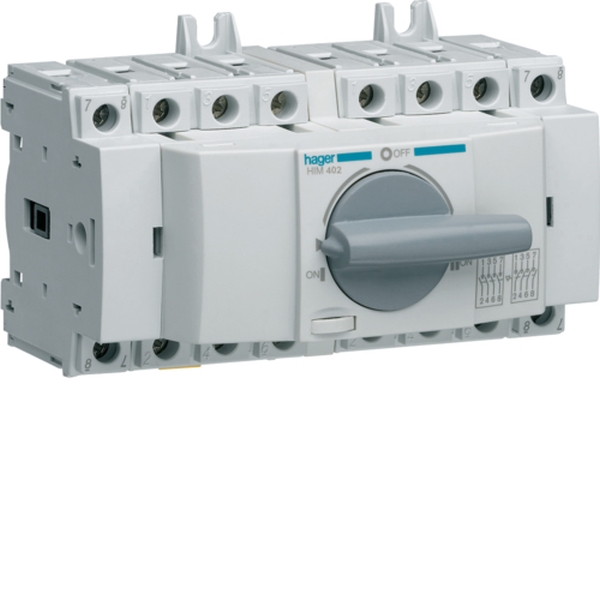

Hager HIM402 Lastumschalter 4polig 20A für Hutschiene/Montageplatte

Technische Daten

Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Zwischenbau	nein
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung als Wendeschalter	ja
Ausführung als Sicherheitsschalter	ja
Max. Bemessungsbetriebsspannung Ue bei AC	415 V
Polzahl	4
Schutzart (IP), frontseitig	IP20
Höhe	68 mm
Anschlussart Hauptstromkreis	Schraubanschluss
Verriegelbar	ja
Spannungsauslöser optional	nein
Tiefe	89 mm
Bemessungsdauerstrom Iu	20 A
Geeignet für Frontbefestigung Zentral	nein
Bemessungskurzzeitstromfestigkeit Icw	1,26 kA
Farbe des Betätigungselements	grau
Geeignet für Bodenbefestigung	ja
Schutzart (NEMA)	sonstige
Bemessungsdauerstrom bei AC-21, 400 V	20 A
Breite	127,5 mm
EF016444	nein
Bemessungsbetriebsspannung	380-415 V
Gerätebauart	Einbaugerät Festeinbautechnik
Motorantrieb integriert	nein
Schaltleistung bei 400 V	13 kW
Bedingter Bemessungskurzschlussstrom Iq	50 kA
Ausführung als NOT-AUS-Einrichtung	nein
Motorantrieb optional	nein
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Wechsler	0
Anzahl der Schalter	1
Anzahl der Hilfskontakte als Schließer	0
Bemessungsbetriebsleistung bei AC-23, 400 V	9 kW
Breite in Teilungseinheiten	8
Ausführung des Betätigungselements	kurzer Drehgriff
Geeignet für Verteilereinbau	ja
Bemessungsdauerstrom bei AC-23, 400 V	20 A
Ausführung als Hauptschalter	ja

Beschreibung

Lastumschalter 4polig 20A für Hutschiene/Montageplatte.Modularer 4poliger Umschalter nach DIN EN 60947-3, zum umschalten unter Last von 2 Niederspannungsstromkreisen. Mit Sicherheitstrennung und 3 Schaltstellungen I-0-II. Für die Montage auf Hutschiene oder Montageplatte geeignet.

Datenblätter

Datenblatt

Installationshinweis

Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.

Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
