Technische Daten
Schutzart | IP3X |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Ausstattung des Sicherungslasttrenngehäuses | mit Sicherungslasttrennschalter |
Gehäusetiefe | 82 mm |
Gehäusehöhe | 216 mm |
Polzahl | 3 |
Bemessungsisolationsspannung Ui | 1000 V |
Bemessungsbetriebsstrom Ie | 100 A |
Mit Sicherungsüberwachung | nein |
Schutzart (NEMA) | 1 |
Gehäusebreite | 53 mm |
Baugröße der Sicherungseinsätze | NH000 |
Beschreibung

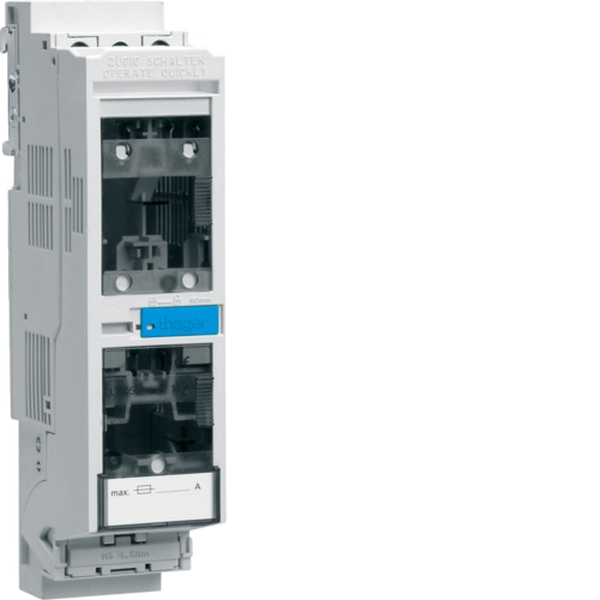

Sicherungslasttrennschalter LT NH000 Hutschiene 100A, Rahmenklemme 50mm². NH000-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte ohne zusätzliche Blende.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
