Technische Daten
Gehäusebreite | 53 mm |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Mit Sicherungsüberwachung | nein |
Gehäusehöhe | 206 mm |
Gehäusetiefe | 106 mm |
Schutzart (NEMA) | 1 |
Bemessungsisolationsspannung Ui | 1000 V |
Ausstattung des Sicherungslasttrenngehäuses | mit Sicherungslasttrennschalter |
Schutzart | IP3X |
Polzahl | 3 |
Baugröße der Sicherungseinsätze | NH000 |
Bemessungsbetriebsstrom Ie | 100 A |
Beschreibung

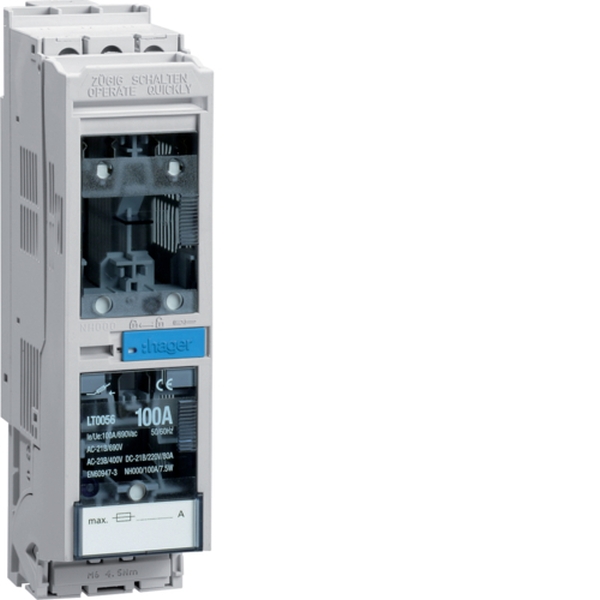

Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang unten. NH000-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang unten, ohne zusätzliche Blende.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
