Technische Daten
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Gehäusehöhe | 206 mm |
Bemessungsisolationsspannung Ui | 1000 V |
Schutzart (NEMA) | 1 |
Baugröße der Sicherungseinsätze | NH00 |
Mit Sicherungsüberwachung | nein |
Polzahl | 3 |
Gehäusetiefe | 104 mm |
Bemessungsbetriebsstrom Ie | 160 A |
Schutzart | IP3X |
Ausstattung des Sicherungslasttrenngehäuses | mit Sicherungslasttrennschalter |
Gehäusebreite | 106 mm |
Beschreibung

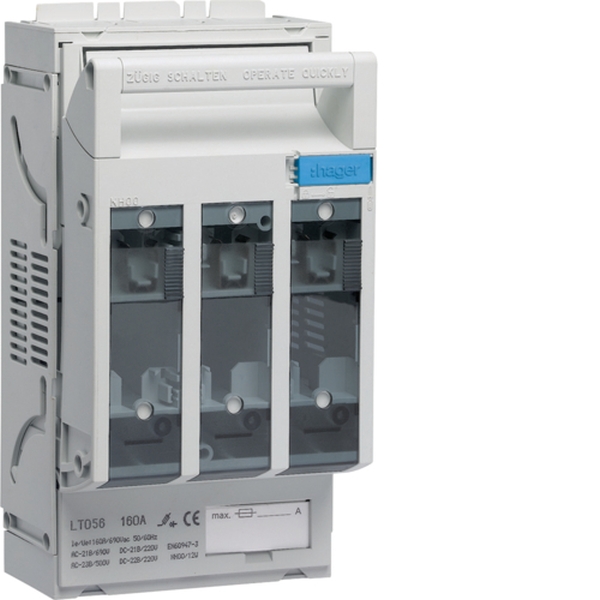

Sicherungslasttrennschalter LT NH00/60mm, 160A, Rahmenklemme für Cu bis 95mm². NH00-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben bzw. unten, ohne zusätzliche Blende.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
