Technische Daten
Umgebungstemperatur während des Betriebs | -25-70 °C |
Bemessungsstrom | 10 A |
Mitschaltender Neutralleiter | nein |
Frequenz | 50-60 Hz |
Bemessungsisolationsspannung Ui | 500 V |
Polzahl (gesamt) | 3 |
Auslösecharakteristik | B |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Schutzart | IP20 |
Energiebegrenzungsklasse | 3 |
Anzahl der abgesicherten Pole | 3 |
Breite in Teilungseinheiten | 3 |
Einbautiefe | 70 mm |
Zusatzeinrichtungen möglich | ja |
Bemessungsspannung | 400 V |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1-25 mm² |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
Überspannungskategorie | 3 |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 A |
Verschmutzungsgrad | 2 |
Spannungsart | AC |
Anschließbarer Leiterquerschnitt eindrähtig | 1-35 mm² |
Explosionsgeschützt | nein |
Unterputzmontage | ja |
Beschreibung

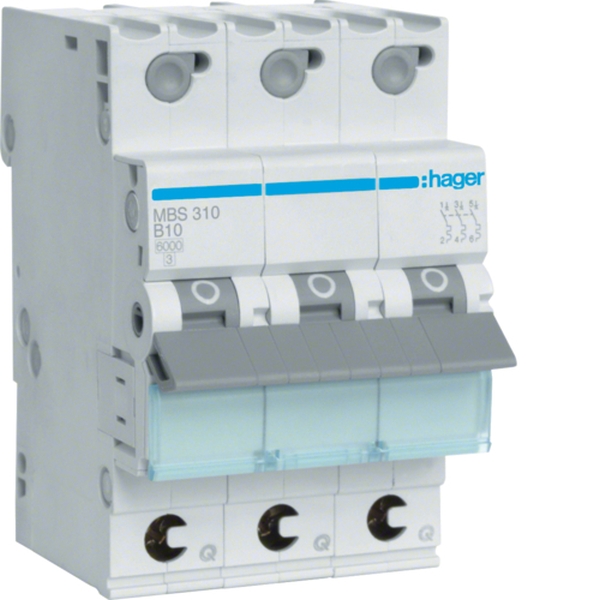

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 10A QuickConnect 3 Module. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
