Technische Daten
| Max. Überstromschutzgerät, Parallelanschluss (Sicherung) (A) | 160 A |
| Steckverbinder für Steckverbinder | ja |
| Netzform TN-C-S | nein |
| Folgestromlöschfähigkeit | 25 kA |
| Netzform DC | nein |
| Schutzpegel | 1,5 kV |
| Netzform sonstige | nein |
| Netzform TN-C | nein |
| Schutzpegel L-PE | 1,5 kV |
| Prüfklasse | Typ 1 |
| Nennspannung AC | 400 V |
| Fernsignalisierung | nein |
| Netzform TT | ja |
| Höchste Dauerspannung AC | 255 V |
| Netzform IT | nein |
| Schutzpegel L-N | 1,5 kV |
| Montageart | Sammelschiene |
| Schutzart (IP) | IP20 |
| Spezifische Energie (W/R) | 15 kJ/Ohm |
| Polzahl | 4 |
| Netzform TN-S | ja |
| Netzform TN | nein |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. PV-Spannung | 0 V |
| Schutzpegel N-PE | 1,5 kV |
| Blitzstoßstrom (10/350 µs) | 12,5 kA |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Baugröße | 4 TE |
| Integrierte Vorsicherung | nein |
| Signalisierung am Gerät | optisch |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
Beschreibung

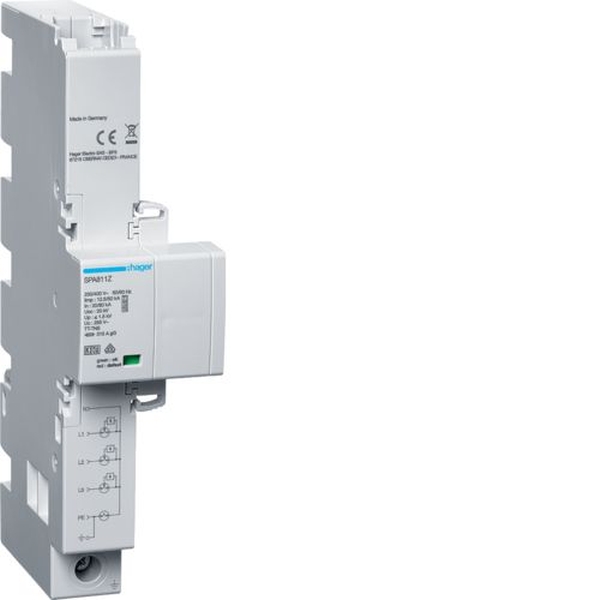

Kombiableiter T1+T2+T3 4P Iimp 12,5kA TT+TNS 315A.Kombi-Ableiter zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100. Ableiter Typ 1 + Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Folgestromfreie, gekapselte Funkenstreckentechnologie. Direkt auf 40 mm-Sammelschienensystem montierbar. Kompatibel mit Einspeiseadapter und Sammelschienenbox zum Spannungsabgriff für RfZ und APZ. Optionaler Fernmeldekontakt nachrüstbar.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
