Technische Daten
| Baugröße | 4 TE |
| Netzform TT | ja |
| Netzform TN-S | ja |
| Netzform sonstige | nein |
| Max. PV-Spannung | 0 V |
| Netzform IT | nein |
| Anzahl der Leiter (ohne Erde) | 4 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Schutzpegel | 1,35 kV |
| Integrierte Vorsicherung | nein |
| Selektiver Überstromschutz zu Sicherung gG | 125 A |
| Schutzart (IP) | 80 A |
| Max. Überstromschutzgerät, Parallelanschluss (Sicherung) (A) | 125 A |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Netzform DC | nein |
| Signalisierung am Gerät | optisch |
| Max. Ableitstoßstrom (8/20) | 40 kA |
| Höchste Dauerspannung AC | 275 V |
| Schutzpegel N-PE | 1,6 kV |
| Netzform TN-C-S | nein |
| Netzform TN | nein |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Nennspannung AC | 400 V |
| Integrierter Kurzschlussschutz | nein |
| Montageart | Hutschiene TH35 |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-C | nein |
| Mit Fernmeldekontakt | nein |
| Schutzpegel L-N | 1,35 kV |
| Schutzart (IP) | IP20 |
| Anschlussverteilerleiste | nein |
| Prüfklasse Typ 2 | ja |
Beschreibung

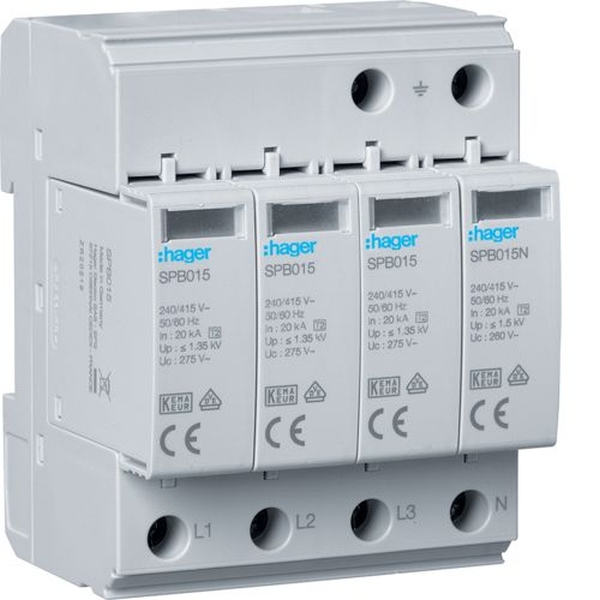

Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige.Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfach Basiselement, drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Anschlüsse für die aktiven Leiter von unten und für Erde/PE von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
