Technische Daten
Max. Schaltleistung | 1380 W |
Anzahl der Eingänge | 2 |
Schutzart | IP20 |
Bussystem KNX-Funk | nein |
Bussystem Funkbus | nein |
Montageart | Unterputz |
Vor Ort-/Handbedienung | ja |
Busmodul abnehmbar | nein |
Bussystem LON | nein |
Bussystem Powernet | nein |
Bussystem KNX | ja |
Schaltstrom ohmsch | 6 A |
Funk bidirektional | nein |
Stromart | DC |
Andere Bussysteme | ohne |
Mit Busankopplung | ja |
Max. Anzahl der Jalousieausgänge | 1 |
Mit LED-Anzeige | ja |
Funktion Schalten | nein |
Min. Tiefe der Gerätedose | 40 mm |
Beschreibung

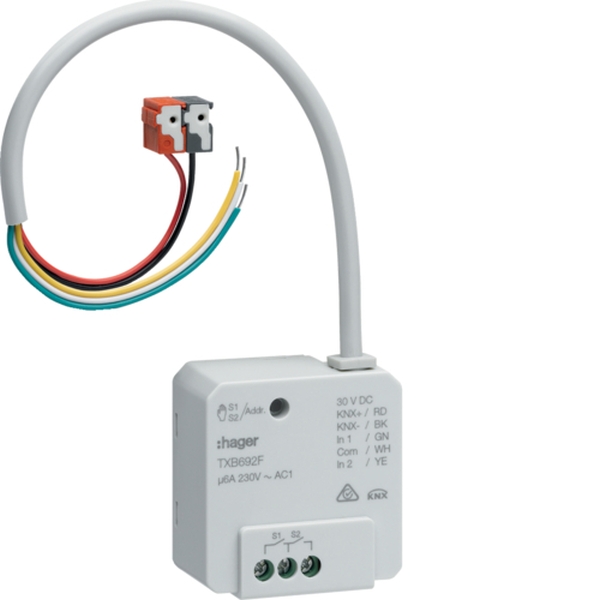

Schalt-/Jalousieaktor 2/1-fach + 2 Eingänge KNX easy, 6A, UP. Unterputz- Schalt-/Jalousieaktor mit potentialfreien Schließerkontakten zum Schalten von unabhängigen Lasten oder zur Ansteuerung eines Motorantriebes sowie zusätzliche Binäreingänge zum Anschluss von konventionellen Taster/Schalter. Mit integriertem Busankoppler, KNX Busanschluss über vorkonfektionierte Leitung, Last-Schraubklemmen. LED-Taste für Handbedienung oder als Programmiertaste. Funktionen: EIN/AUS, Zeitschalterfunktion mit Ausschaltvorwarnung, Zwangssteuerung mit Statusanzeige, Automatikfunktion de-/aktivierbar, Lastabwurf durch Kanalabschaltung, 64 Szenenfunktionen. Rollladen-/Jalousiefunktion: Auf-/Ab-Betrieb mit Lamellenwinkelverstellung, Positionierungsfunktion und Lamellenverstellung für Jalousie in Prozent-Parametrierung. Statusobjekte für die Position der Lamellen in Prozent und der oberen/unteren Endlage. Zwangssteuerung mit Statusanzeige und 3 Alarmobjekte mit unterschiedlicher Prioritätssteuerung. Automatikfunktion de-/aktivierbar, 64 Szenenfunktionen pro Kanal und einstellbarer Sonnenschutzfunktion. Binäreingangsfunktionen: 2 unabhängigen Binäreingängen, Um (Toggle), Schalten, Zeitschalter, Rollladen/Jalousie, Dimmen, Heizung, Zwangssteuerung, Szene, Alarm, Automatik deaktivieren, Lastabwurf, Fensterkontakt und Tarif. Hinweis: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, easy-Konfigurationsserver oder der ETS (ab Version 4) programmieren. Hinweise der Rollladen-/Jalousiemotoren-Hersteller beachten.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
