Technische Daten
Mit Montageplatte | nein |
Höhe | 552 mm |
Anbaumöglichkeit | ja |
Schutzart | IP65 |
Werkstoff des Gehäuses | Kunststoff |
DIN-Schiene | ja |
Montageart | Aufputz |
Tiefe | 151 |
Transparenter Deckel/Tür | ja |
Art der Abdeckung | Tür |
Mit Schloss | nein |
Signaldurchlassende Tür | ja |
Farbe | grau |
Breite | 310 mm |
Anzahl der Reihen | 3 |
Ausführung Deckel | geschlossen |
Innentiefe | 151 mm |
RAL-Nummer | 7035 |
Breite in Teilungseinheiten | 12 |
Beschreibung

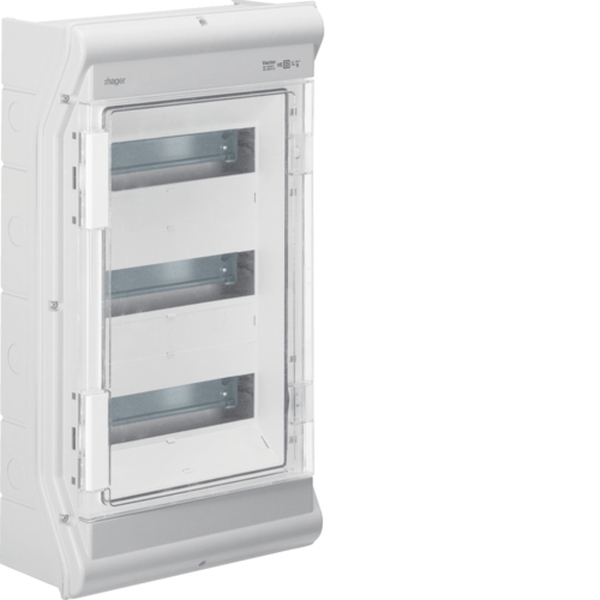

Kleinverteiler, vector, APV, IP65, 36PLE, UV-stabil, ohne Leitungseinführung. Installationskleinverteiler aus Polycarbonat (UV-beständig), nach DIN EN 60670-24, nach DIN 43871. Zum Einbau von Geräten bis 63 A nach Maßnorm DIN 43 880 mit 70 mm oder 85 mm Einbautiefe, Bemessungsspannung AC 400 V/50 Hz. Bestehend aus Kunststoffunterteil mit Hutprofilschiene aus verzinktem Stahlblech, Vorprägung für metrische Leitungseinführungstüllen (oben, unten), seitliche Vorprägungen für Verbindungstüllen zur Verbindung von zwei oder mehreren Verteilern nebeneinander. Oberteil mit 46 mm Geräteschlitz. Klarsichttür frontbündig, rechts oder links anschlagbar, plombierbar, abschließbar, Verteiler anflanschbar.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
