Technische Daten
Mit transparentem Deckel | ja |
Breite | 540 mm |
Anbaumöglichkeit | ja |
Platzierung auf Schienensystem | universal |
Sicherung | NH-Sicherung |
Schutzart (IP) | IP65 |
Höhe | 360 mm |
Tiefe | 163 mm |
Bemessungsstrom | 125 A |
Werkstoff des Gehäuses | Kunststoff |
Anzahl der Gruppen | 2 |
Beschreibung

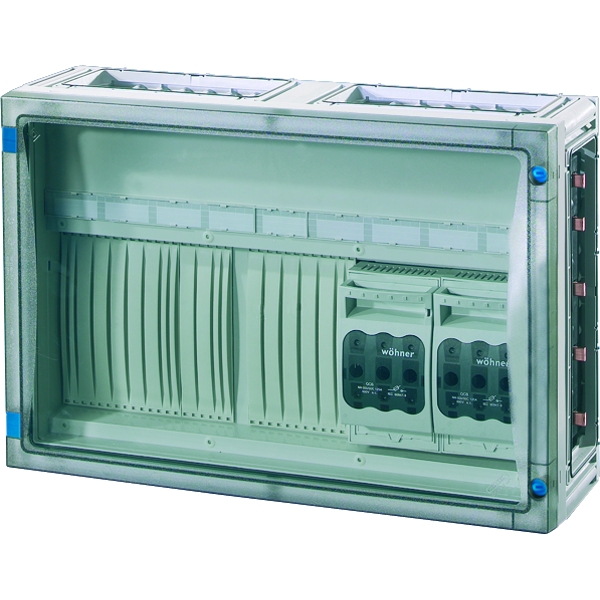

Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Gehäuse mit 2 x Sicherungslasttrennschalter NH 00C, 3-polig, nach IEC 60947-3 auf Sammelschienen. Mit Zuleitungsklemmen, PE- und N-Klemmen und Berührungsschutz. Anschlussrichtung veränderbar. Mit transparenter Tür und Türverschluss mit Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
