Technische Daten
Farbe | mehrfarbig |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5..4 mm² |
Ausführung elektrischer Anschluss 2 | Steckanschluss |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5..25 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5..16 mm² |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | sonstige |
Werkstoff des Isolierkörpers | Thermoplast |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Anschließbarer Leiterquerschnitt eindrähtig | 1,5..25 mm² |
Anzahl der Klemmstellen je Pol | 40 |
Polzahl | 2 |
Betriebstemperatur | 40 °C |
Bemessungsspannung | 690 V |
Bemessungsstrom In | 75 A |
Montageart | Direktmontage |
Abschlussplatte erforderlich | nein |
Beschreibung

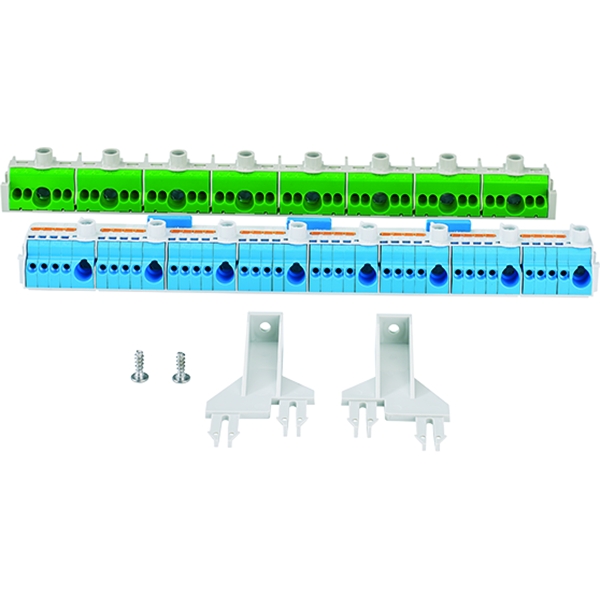

PE- und N-Klemme je PE/N 8 x 25 mm², 32 x 4 mm² PE und 32 x 6 mm² N für ENYSTAR-Gehäuse. FIXCONNECT NT-Steckklemmentechnik für Kupferleiter mit N-Trennklemmen. N trennbar, bis zu 4 unterschiedliche Potenziale.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
