Technische Daten
Polzahl | 2 |
Farbe | mehrfarbig |
Abschlussplatte erforderlich | nein |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5..25 mm² |
Bemessungsspannung | 690 V |
Werkstoff des Isolierkörpers | Thermoplast |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | sonstige |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5..25 mm² |
Anschließbarer Leiterquerschnitt eindrähtig | 1,5..25 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5..16 mm² |
Ausführung elektrischer Anschluss 2 | Steckanschluss |
Betriebstemperatur | 40 °C |
Anzahl der Klemmstellen je Pol | 30 |
Montageart | Direktmontage |
Bemessungsstrom In | 75 A |
Beschreibung

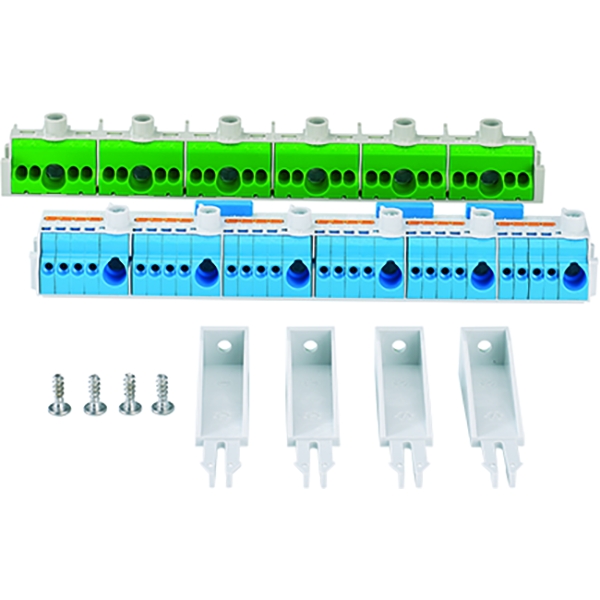

PE- und N-Klemme je PE/N 6 x 25 mm², 24 x 4 mm² PE und 24 x 6 mm² N für ENYSTAR-Gehäuse. FIXCONNECT NT-Steckklemmentechnik für Kupferleiter mit N-Trennklemmen. N trennbar, bis zu 4 unterschiedliche Potenziale.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
