360°-Ansicht
Technische Daten
Montageart | Aufputz |
Bemessungsstrom Schienensystem | 250 A |
Tiefe | 170 mm |
Mit transparentem Deckel | ja |
Polzahl | 5 |
Schutzart (IP) | IP65 |
Werkstoff des Gehäuses | Kunststoff |
Anbaumöglichkeit | ja |
Mit Sammelschiene bestückt | ja |
Breite | 300 mm |
Kurzschlussfestigkeit (Icw) | 30 kA |
Höhe | 300 mm |
Beschreibung

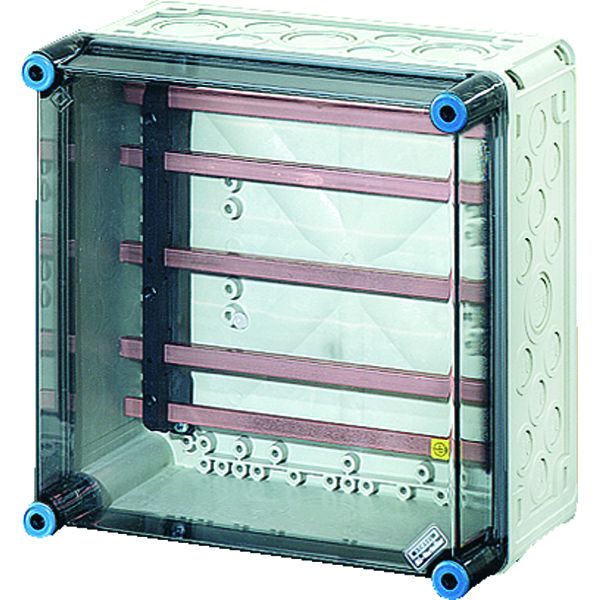

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Sammelschienen, ohne Gerät, ohne Klemmen. Deckelverschlüsse für Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
