Technische Daten
Schutzart (IP) | IP65 |
Bemessungsbetriebsstrom Ie | 250 A |
Bemessungsisolationsspannung Ui | 690 V |
Gehäusetiefe | 255 mm |
Baugröße der Sicherungseinsätze | NH1 |
Mit Sicherungsüberwachung | nein |
Gehäusebreite | 450 mm |
Gehäusehöhe | 600 mm |
Polzahl | 3 |
Ausstattung des Sicherungslasttrenngehäuses | mit Sicherungslasttrennschalter |
Max. Bemessungsbetriebsspannung Ue bei AC | 800 V |
Beschreibung

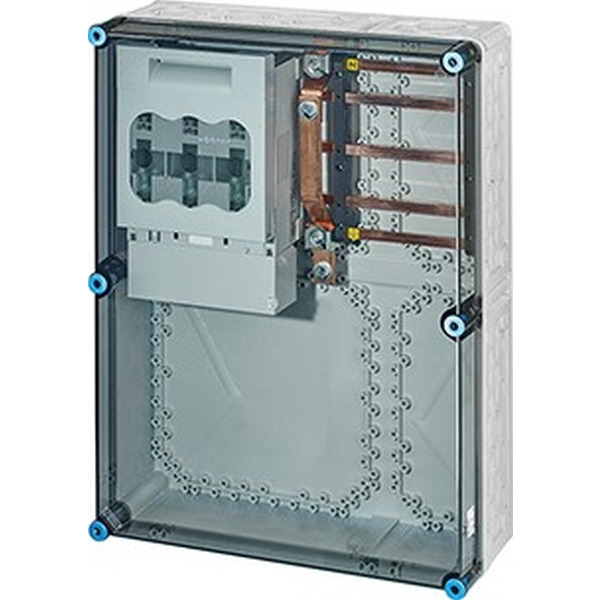

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Sicherungslasttrennschalter NH 1, 3-polig, nach IEC 60947-3 auf Sammelschienen. Ohne Zuleitungsklemmen. Mit PE- und N-Klemmen. Anschlussrichtung veränderbar. Deckelverschlüsse für Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
