Technische Daten
Schaltleistung bei 400 V | 45 kW |
Anzahl der Schalter | 1 |
Motorantrieb optional | nein |
Ausführung als Hauptschalter | ja |
Bemessungsbetriebsspannung | 690 V |
Geeignet für Frontbefestigung Zentral | nein |
Verriegelbar | ja |
Ausführung als Wendeschalter | nein |
Bemessungsbetriebsleistung bei AC-3, 400 V | 45 kW |
Geeignet für Verteilereinbau | nein |
Schutzart (IP), frontseitig | IP65 |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Ausführung als NOT-AUS-Einrichtung | nein |
Geeignet für Bodenbefestigung | nein |
Bemessungsbetriebsleistung bei AC-23, 400 V | 45 kW |
Ausführung als Wartungs-/Reparaturschalter | nein |
Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
Motorantrieb integriert | nein |
Farbe des Betätigungselements | schwarz |
Ausführung des Betätigungselements | kurzer Drehgriff |
Geeignet für Zwischenbau | nein |
Bemessungskurzzeitstromfestigkeit Icw | 2,75 kA |
Bemessungsdauerstrom Iu | 100 A |
Spannungsauslöser optional | nein |
Anschlussart Hauptstromkreis | Rahmenklemme |
Polzahl | 3 |
Gerätebauart | Komplettgerät im Gehäuse |
Geeignet für Frontbefestigung 4-Loch | nein |
Ausführung als Sicherheitsschalter | nein |
Beschreibung

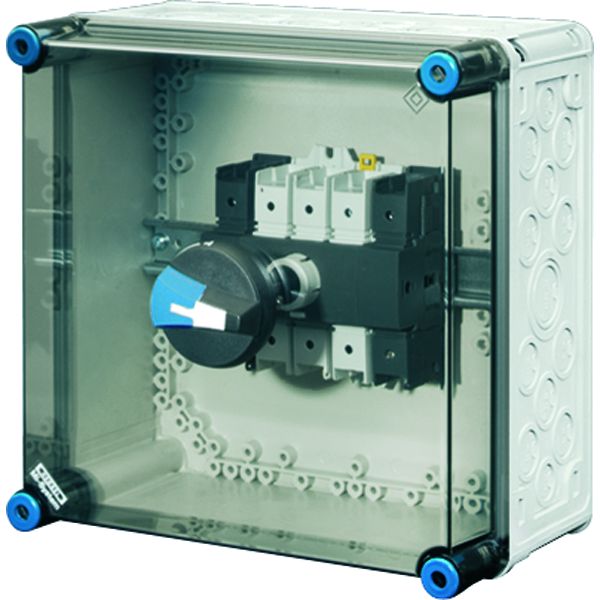

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Lasttrennschalter 100 A, 3-polig, nach IEC 60947-3. Mit PE- und N-Klemmen für Kupferleiter. Griff des Lasttrennschalters abschließbar. Deckelverschlüsse für Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
