Technische Daten
Verriegelbar | ja |
Motorantrieb integriert | nein |
Ausführung als Sicherheitsschalter | nein |
Bemessungskurzzeitstromfestigkeit Icw | 9 kA |
Anschlussart Hauptstromkreis | Bolzenanschluss |
Schutzart (IP), frontseitig | IP65 |
Bemessungsbetriebsleistung bei AC-23, 400 V | 132 kW |
Ausführung als NOT-AUS-Einrichtung | nein |
Farbe des Betätigungselements | schwarz |
Bemessungsdauerstrom Iu | 250 A |
Geeignet für Bodenbefestigung | nein |
Schaltleistung bei 400 V | 132 kW |
Geeignet für Zwischenbau | nein |
Ausführung des Betätigungselements | langer Drehgriff |
Spannungsauslöser optional | nein |
Motorantrieb optional | nein |
Bemessungsbetriebsleistung bei AC-3, 400 V | 132 kW |
Bemessungsbetriebsspannung | 500 V |
Geeignet für Frontbefestigung Zentral | nein |
Ausführung als Hauptschalter | ja |
Ausführung als Wendeschalter | nein |
Ausführung als Wartungs-/Reparaturschalter | nein |
Gerätebauart | Komplettgerät im Gehäuse |
Max. Bemessungsbetriebsspannung Ue bei AC | 500 V |
Geeignet für Frontbefestigung 4-Loch | nein |
Polzahl | 4 |
Bemessungsdauerstrom bei AC-21, 400 V | 250 A |
Geeignet für Verteilereinbau | nein |
Beschreibung

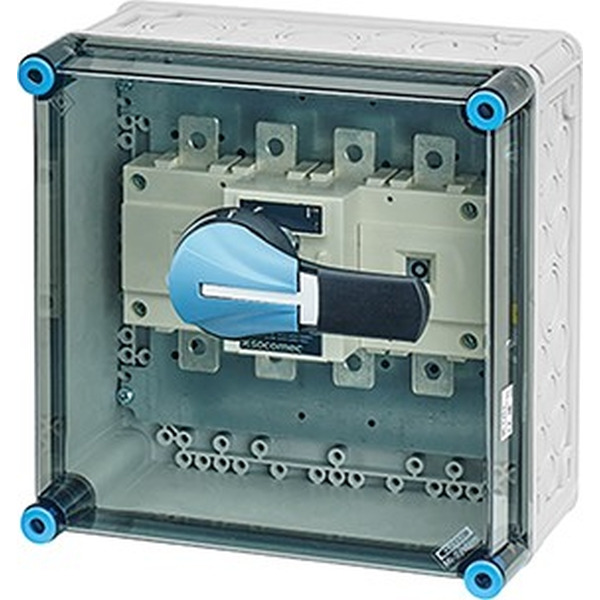

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Lasttrennschalter 250 A, 4-polig, nach IEC 60947-3. Mit PE-Klemme für Kupferleiter. Griff des Lasttrennschalters abschließbar. Deckelverschlüsse für Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
