Technische Daten
Anschlussart Hauptstromkreis | Bolzenanschluss |
Motorantrieb integriert | nein |
Ausführung als Sicherheitsschalter | nein |
Geeignet für Bodenbefestigung | nein |
Bemessungskurzzeitstromfestigkeit Icw | 9 kA |
Schaltleistung bei 400 V | 132 kW |
Geeignet für Frontbefestigung Zentral | nein |
Geeignet für Frontbefestigung 4-Loch | nein |
Bemessungsdauerstrom bei AC-21, 400 V | 250 A |
Verriegelbar | ja |
Gerätebauart | Komplettgerät im Gehäuse |
Ausführung des Betätigungselements | langer Drehgriff |
Geeignet für Verteilereinbau | nein |
Ausführung als Wartungs-/Reparaturschalter | nein |
Geeignet für Zwischenbau | nein |
Max. Bemessungsbetriebsspannung Ue bei AC | 500 V |
Polzahl | 3 |
Schutzart (IP), frontseitig | IP65 |
Bemessungsbetriebsleistung bei AC-23, 400 V | 132 kW |
Ausführung als Wendeschalter | nein |
Ausführung als Hauptschalter | ja |
Bemessungsbetriebsleistung bei AC-3, 400 V | 132 kW |
Ausführung als NOT-AUS-Einrichtung | nein |
Farbe des Betätigungselements | schwarz |
Spannungsauslöser optional | nein |
Motorantrieb optional | nein |
Bemessungsbetriebsspannung | 500 V |
Bemessungsdauerstrom Iu | 250 A |
Beschreibung

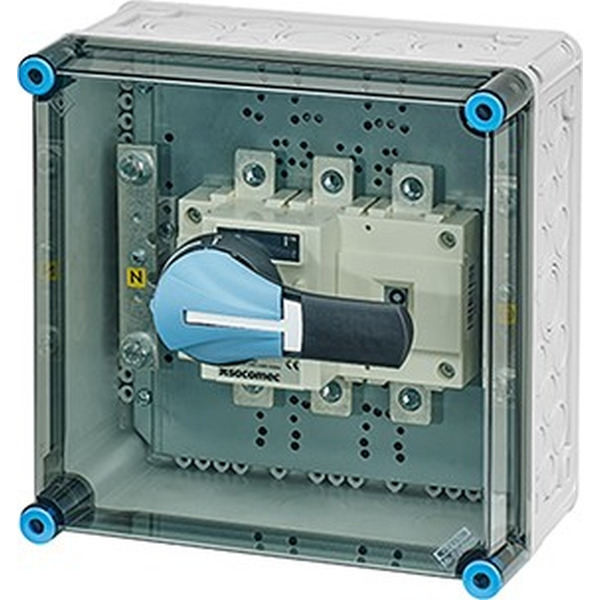

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Lasttrennschalter 250 A, 3-polig, nach IEC 60947-3. Mit PE- und N-Klemmen für Kupferleiter. Griff des Lasttrennschalters abschließbar. Deckelverschlüsse für Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
