Technische Daten
Motorantrieb optional | nein |
Max. Bemessungsbetriebsspannung Ue bei AC | 500 V |
Geeignet für Frontbefestigung Zentral | nein |
Polzahl | 3 |
Motorantrieb integriert | nein |
Geeignet für Zwischenbau | nein |
Bemessungsbetriebsleistung bei AC-23, 400 V | 80 kW |
Bemessungsdauerstrom bei AC-21, 400 V | 160 A |
Geeignet für Bodenbefestigung | nein |
Farbe des Betätigungselements | schwarz |
Ausführung als NOT-AUS-Einrichtung | nein |
Anschlussart Hauptstromkreis | Klemmbügel |
Ausführung als Wendeschalter | nein |
Ausführung des Betätigungselements | langer Drehgriff |
Bemessungsbetriebsspannung | 500 V |
Schaltleistung bei 400 V | 80 kW |
Bemessungsbetriebsleistung bei AC-3, 400 V | 80 kW |
Geeignet für Frontbefestigung 4-Loch | nein |
Ausführung als Sicherheitsschalter | nein |
Bemessungsdauerstrom Iu | 160 A |
Verriegelbar | ja |
Schutzart (IP), frontseitig | IP65 |
Ausführung als Wartungs-/Reparaturschalter | nein |
Spannungsauslöser optional | nein |
Gerätebauart | Komplettgerät im Gehäuse |
Bemessungskurzzeitstromfestigkeit Icw | 7 kA |
Ausführung als Hauptschalter | ja |
Geeignet für Verteilereinbau | nein |
Beschreibung

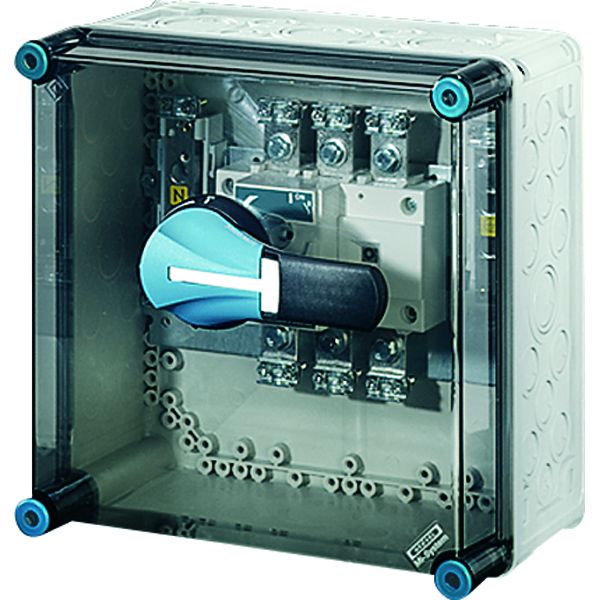

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Lasttrennschalter 160 A, 3-polig, nach IEC 60947-3. Mit PE- und N-Klemmen für Kupferleiter. Griff des Lasttrennschalters abschließbar. Deckelverschlüsse für Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
