Technische Daten
Bemessungskurzzeitstromfestigkeit Icw | 7 kA |
Schaltleistung bei 400 V | 80 kW |
Geeignet für Bodenbefestigung | nein |
Bemessungsbetriebsleistung bei AC-23, 400 V | 80 kW |
Ausführung als Wendeschalter | ja |
Spannungsauslöser optional | nein |
Geeignet für Frontbefestigung Zentral | nein |
Geeignet für Zwischenbau | nein |
Bemessungsbetriebsspannung | 500 V |
Anschlussart Hauptstromkreis | Klemmbügel |
Polzahl | 4 |
Anzahl der Schalter | 1 |
Bemessungsdauerstrom bei AC-21, 400 V | 160 A |
Ausführung als NOT-AUS-Einrichtung | nein |
Geeignet für Verteilereinbau | nein |
Bemessungsbetriebsleistung bei AC-3, 400 V | 80 kW |
Ausführung als Hauptschalter | ja |
Gerätebauart | Komplettgerät im Gehäuse |
Schutzart (IP), frontseitig | IP65 |
Max. Bemessungsbetriebsspannung Ue bei AC | 500 V |
Verriegelbar | ja |
Farbe des Betätigungselements | schwarz |
Geeignet für Frontbefestigung 4-Loch | nein |
Bemessungsdauerstrom Iu | 160 A |
Ausführung als Sicherheitsschalter | nein |
Motorantrieb optional | nein |
Ausführung als Wartungs-/Reparaturschalter | nein |
Ausführung des Betätigungselements | langer Drehgriff |
Motorantrieb integriert | nein |
Beschreibung

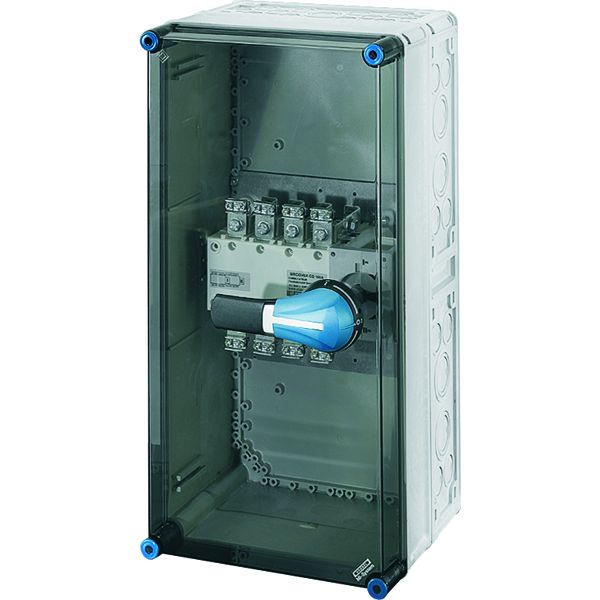

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Lastumschalter (I-0-II), 4-polig, nach IEC 60947-3. Mit PE-Klemmen für Kupferleiter. Anschlussrichtung veränderbar. Griff des Lastumschalters abschließbar. Deckelverschlüsse für Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
