Technische Daten
Nennstrom | 530 A |
Polzahl | 4 |
Überlastauslöser | 630 A |
Abschaltleistung nach IEC 947, lcu, 400 V | 45 kA |
Tiefe | 347 mm |
Geeignet für Reiheneinbau | nein |
Höhe | 600 mm |
Breite | 600 mm |
Nennspannung AC 50 Hz | 690 V |
Mit Erdschlussschutzfunktion | nein |
Beschreibung

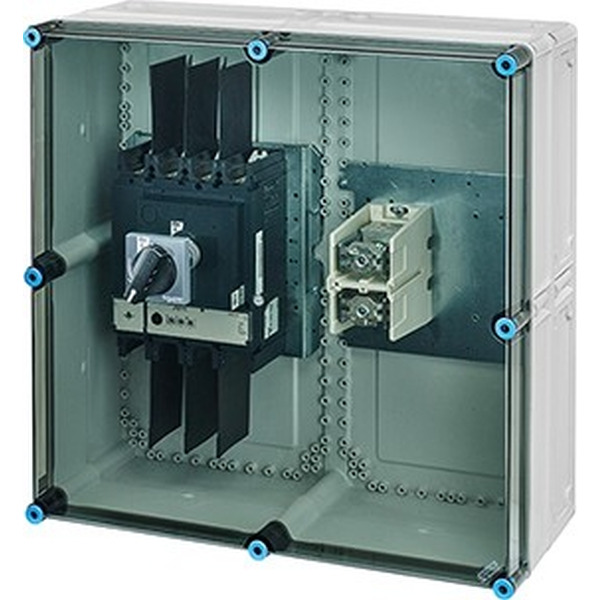

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Leistungsschalter 630 A, 4-polig, nach IEC 60947-2. Mit PE-Klemme. Mit Überlast- und Kurzschlussauslöser. Griff des Leistungsschalters abschließbar. Deckelverschlüsse für Werkzeugbetätigung. Kabeleinführung nur über Anbauflansche möglich.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachten Sie auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicken Sie hier.
